Que devez-vous prendre en compte lors de la sélection de plaques chauffantes en céramique pour les équipements industriels ?

1. Commencez par les besoins réels en chauffage

Avant de choisir un élément chauffant, définissez la tâche thermique qu'il doit accomplir. Un composant conçu pour réchauffer un petit outil métallique peut être confronté à des exigences très différentes de celui utilisé pour chauffer de l'eau, maintenir une température de laboratoire ou réchauffer une large surface. L'application prévue détermine la zone de chauffage nécessaire, la puissance absorbée, la plage de température, le temps de réponse et la disposition mécanique.

Il est utile de faire la distinction entre la température de l’élément chauffant et la température requise au niveau de la surface de travail. Ces valeurs peuvent différer considérablement car la chaleur doit traverser les interfaces de contact, les boîtiers, les liquides, les entrefers ou d'autres matériaux avant d'atteindre la cible.

Définir le profil d'exploitation

Décrire comment l'équipement sera utilisé pendant un cycle de fonctionnement normal. Un fonctionnement continu, des cycles de chauffage courts et répétés, une activation intermittente et des démarrages à froid fréquents imposent des exigences différentes à l'élément et à sa structure environnante. La température ambiante attendue et le refroidissement disponible influencent également les conditions de fonctionnement finales.

• Température cible :Identifiez la température requise au niveau de la pièce à usiner, du fluide ou de la surface de contact plutôt que de vous fier uniquement à la température maximale nominale du réchauffeur.
• Exigence d'échauffement :Déterminez la rapidité avec laquelle le système doit atteindre sa plage de fonctionnement à partir d'un démarrage à froid.
• Cycle de service :Enregistrez la durée et la fréquence des périodes de chauffage, y compris les pauses entre les cycles.
• Charge thermique :Tenez compte de la masse de l'objet chauffé, des pertes de chaleur et de tout matériau entrant qui doit être réchauffé.
• Limites physiques :Définissez l'espace d'installation disponible, le poids autorisé, l'alimentation électrique et la disposition de montage.

Ces exigences fournissent une base pratique pour comparer les conceptions. Sans eux, une température maximale élevée ou une puissance nominale élevée ne peuvent à elles seules déterminer si un composant chauffant est approprié pour l'application.

Comment fonctionnent les composants chauffants en céramique

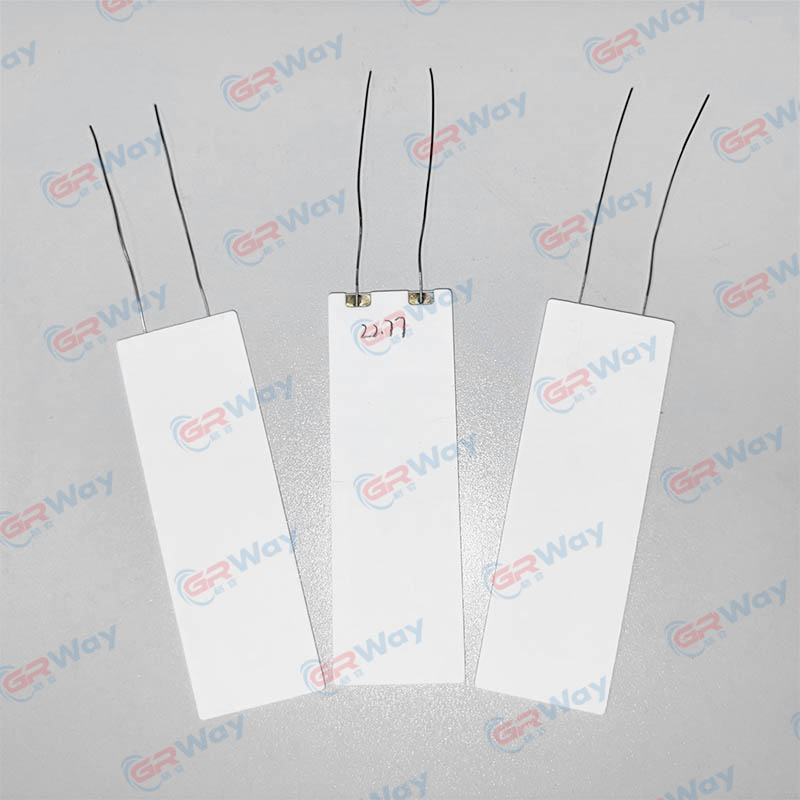

Un ensemble chauffant en céramique typique combine un élément électriquement résistif avec un corps ou un substrat en céramique. Lorsque le courant électrique traverse le matériau résistif, l’énergie électrique est convertie en chaleur. La chaleur qui en résulte traverse le composant et pénètre dans la structure environnante ou la cible prévue.

La construction réelle varie selon la conception. Certains produits utilisent un motif de résistance imprimé intégré à un substrat en céramique, tandis que d'autres architectures de radiateurs en céramique utilisent des matériaux de résistance ou des dispositions d'éléments différents. La combinaison de matériaux, le processus de fabrication et les conditions de fonctionnement prévues doivent être confirmés pour le modèle particulier.

L'élément de résistance génère de la chaleur

L'élément résistif est central à la fonction de chauffage. Sa résistance électrique, sa géométrie et sa disposition de connexion influencent la manière dont la chaleur est générée et distribuée. Les différences locales dans le modèle de résistance peuvent créer une variation de température sur la surface active, de sorte que la disposition des éléments est aussi importante que la puissance nominale globale.

La structure en céramique soutient l'élément

Le substrat céramique maintient la structure résistive dans sa configuration prévue et contribue au comportement thermique et électrique du composant. Les conceptions à base d’alumine, par exemple, peuvent combiner des propriétés thermiques utiles avec une isolation électrique. Cependant, la composition et la construction de la céramique varient selon les produits et les propriétés d'une qualité ne doivent pas automatiquement être attribuées à une autre.

La chaleur doit se déplacer vers la cible

Même lorsque l'élément produit suffisamment de chaleur, un mauvais contact thermique peut ralentir la réponse du système ou créer des températures inégales. Le chemin allant de l'élément chauffant à la cible comprend le corps en céramique, l'interface de montage, toute couche intermédiaire et l'objet chauffé lui-même.

Pour cette raison,Plaques chauffantes en céramiquedoit être considéré comme faisant partie d’un ensemble thermique complet. Le contact de surface, la pression de serrage le cas échéant, l'isolation environnante et la dissipation thermique des pièces adjacentes influencent tous les performances réelles du système.

3. Évaluer les matériaux et leurs propriétés thermiques

Le choix des matériaux influence la conductivité thermique, l'isolation électrique, la résistance mécanique, la dilatation thermique et la résistance à l'environnement d'exploitation prévu. Le choix correct dépend de l'équilibre des propriétés requises par l'application plutôt que d'une seule spécification principale.

Céramique d'alumine

L'alumine, ou oxyde d'aluminium, est utilisée dans de nombreux composants chauffants en céramique. La teneur exacte en alumine et sa formulation varient selon la qualité. Certaines conceptions de micro-réchauffeurs disponibles spécifient un corps en céramique à 95 % d'alumine, illustrant pourquoi la composition des matériaux doit être vérifiée par rapport aux spécifications du produit concerné plutôt que supposée pour chaque réchauffeur.

Pour un composant à base d'alumine, les considérations importantes incluent la conductivité thermique, l'état mécanique, la dilatation thermique, la cohérence dimensionnelle et l'isolation électrique dans les conditions prévues. Ces caractéristiques affectent à la fois le comportement thermique et l'intégration dans l'assemblage fini.

Matériau de résistance et construction du substrat

L'élément de résistance et le substrat céramique remplissent des fonctions différentes. Une page produit peut identifier du tungstène ou une pâte conductrice à base de molybdène-manganèse dans un processus de fabrication particulier, mais ces informations n'établissent pas que chaque radiateur en céramique utilise le même conducteur ou la même méthode de construction.

Lors de l'évaluation d'une conception, confirmez le matériau de résistance, la composition du substrat, la méthode de connexion et l'agencement de fabrication avec les données spécifiques du modèle. Ces détails peuvent affecter les limites de fonctionnement et la compatibilité de l'élément avec son circuit et son boîtier mécanique prévus.

Les données matérielles doivent toujours être interprétées comme un ensemble de propriétés liées. Une céramique présentant une conductivité thermique utile peut néanmoins nécessiter un support mécanique soigné, tandis qu'une excellente isolation électrique n'élimine pas la nécessité d'une protection appropriée des circuits et de tests au niveau de l'assemblage.

4. Faire correspondre les dimensions et la géométrie à l'équipement

La forme d'un composant chauffant détermine la manière dont il s'intègre dans le produit et la manière dont sa zone active entre en contact avec la cible prévue. Des géométries de plaques, d'anneaux, de disques, carrées et rectangulaires peuvent être disponibles dans des familles de produits particulières, mais les dimensions et formes disponibles doivent être vérifiées pour le modèle considéré.

Surface active et répartition de la chaleur

Une plaque plus grande peut diffuser la chaleur sur une région plus large, mais une surface plus grande ne garantit pas automatiquement une température uniforme. L'emplacement de l'élément de résistance, la disposition de montage et les pertes de chaleur locales peuvent créer des zones chaudes et froides même lorsque les dimensions extérieures semblent appropriées.

Identifiez quelle zone doit être chauffée et où la charge thermique sera concentrée. Si la cible a une forme inégale ou entre en contact en quelques points seulement, évaluez le profil de température résultant plutôt que de traiter la plaque entière comme une surface également active.

Épaisseur, dégagements et points de montage

L'épaisseur affecte l'emballage du composant, la masse thermique et le chemin de transfert de chaleur. Un agencement de montage doit s'adapter aux dimensions du corps en céramique et à l'expansion des matériaux environnants pendant le fonctionnement. Des espaces restreints peuvent créer des problèmes d'assemblage, tandis que des espaces excessifs peuvent réduire le contact thermique là où une conduction directe est requise.

Les dimensions et les tolérances doivent être documentées avant que le boîtier ou l'assemblage environnant ne soit finalisé. Un dessin dimensionnel, lorsqu'il est disponible, est particulièrement utile pour vérifier les trous de montage, les surfaces de contact, les emplacements de connexion et l'espace disponible pour l'isolation électrique.

Confirmer la compatibilité mécanique

Les matériaux céramiques peuvent être résistants dans des conditions de charge appropriées, mais peuvent être vulnérables aux contraintes concentrées, aux chocs ou à un serrage inégal. Les surfaces de support doivent donc correspondre à la méthode de montage prévue. Évitez de supposer qu’un composant peut tolérer des charges de flexion ou d’installation simplement parce qu’il fonctionne bien à des températures élevées.

Paramètres de performance à examiner

Les spécifications du produit deviennent utiles lorsqu'elles sont comparées aux exigences établies pour l'équipement. Plusieurs paramètres doivent être examinés ensemble car chacun décrit un aspect différent de la performance.

Température de fonctionnement et température maximale

La température de fonctionnement normale et la température de fonctionnement maximale ne sont pas interchangeables. Un composant peut avoir une limite supérieure indiquée qui n'est pas destinée à représenter son état de fonctionnement continu dans chaque installation. La dissipation thermique, la température ambiante, le montage, la puissance absorbée et la charge thermique peuvent affecter la température pouvant être atteinte dans la pratique.

Par exemple, certaines spécifications publiées des micro-chauffages identifient une température de fonctionnement normale de 200°C et une température de fonctionnement maximale de 500°C. Ces valeurs décrivent une spécification de produit particulière et ne doivent pas être traitées comme des valeurs universelles pour chaque radiateur en céramique.

Temps de préchauffage et réponse thermique

Le temps de préchauffage dépend de la masse thermique du radiateur, de la puissance disponible, des conditions de contact, des pertes de chaleur et de la masse de la cible. Une réponse rapide peut être importante dans les équipements qui fonctionnent selon des cycles courts, tandis qu'un système conçu pour maintenir une température constante peut mettre davantage l'accent sur la stabilité et la répartition de la chaleur.

Tension nominale, puissance et résistance

Les paramètres électriques doivent correspondre à l'alimentation électrique et au circuit de commande prévus. La tension et la puissance nominales doivent être examinées ainsi que la résistance des éléments, le câblage, les connecteurs et les dispositifs de protection. Un composant ne doit pas être sélectionné uniquement parce que sa puissance nominale semble suffisamment élevée sans vérifier le reste de la conception électrique.

Isolation et uniformité de la température

L'isolation électrique doit rester appropriée aux conditions de température et d'environnement prévues. Dans le même temps, la répartition de la température de surface doit être adaptée à l'application. Un appareil de chauffage qui atteint la température moyenne requise peut toujours ne pas convenir si des points chauds localisés endommagent une pièce ou si des zones plus froides empêchent le processus d'atteindre son objectif.

6. Applications dans différentes industries

Les radiateurs à base de céramique sont utilisés dans une variété d’équipements, depuis les petits appareils électroménagers jusqu’aux systèmes industriels et de laboratoire. La configuration correcte dépend de la tâche thermique, des conditions environnementales, de la disposition des contacts et des exigences électriques de chaque application.

Petits appareils électroménagers et de soins personnels

Les appareils de coiffure, les chauffe-eau compacts, les fers à repasser et autres produits similaires nécessitent des composants chauffants adaptés aux espaces restreints. Le temps de préchauffage, la température de surface, l’isolation et le contact avec les pièces environnantes sont des considérations de conception importantes. L'appareil fini nécessite également une régulation de température appropriée et des mesures de protection pour son utilisation prévue.

Outils industriels et équipements de transformation

Les appareils de chauffage industriels peuvent servir à des outils de soudage, à des équipements d'étanchéité, à des ensembles chauffants spécialisés ou à d'autres processus nécessitant un apport thermique localisé. Le cycle de fonctionnement requis et la température cible diffèrent selon l'application. Les ingénieurs doivent donc évaluer le composant dans la géométrie réelle de l'outil plutôt que de se fier uniquement à une description générale de son utilisation prévue.

Matériel de laboratoire et d'analyse

Les ensembles chauffants compacts peuvent être utiles dans les instruments où l'espace est limité et où les conditions thermiques reproductibles sont importantes. Les applications en laboratoire peuvent nécessiter une attention particulière à la stabilité de la température, à l'uniformité locale, à la compatibilité chimique et aux interactions entre le réchauffeur et les capteurs ou composants de précision adjacents.

Équipement médical et autre équipement spécialisé

Certains appareils à température contrôlée utilisent des composants chauffants compacts pour réchauffer des fluides, des surfaces ou des assemblages internes. De telles applications nécessitent une évaluation minutieuse de la conception complète du dispositif, y compris la variation de température admissible, l'isolation électrique, la compatibilité des matériaux et les exigences réglementaires applicables. Une spécification générique de chauffage ne suffit pas à établir l’adéquation à une application réglementée.

• Appareils électroménagers :Concentrez-vous sur la construction compacte, le chauffage reproductible et l'intégration avec les commandes de protection de l'appareil.
• Outils industriels :Concentrez-vous sur le cycle de service, la température cible, la résistance à l'environnement de fonctionnement et la stabilité de montage.
• Instruments de laboratoire :Concentrez-vous sur la mesure de la température, la répétabilité et l'interaction avec les composants sensibles à proximité.
• Équipement spécialisé :Concentrez-vous sur la validation spécifique à l'application, les exigences traçables et les obligations de sécurité pertinentes.

Lorsqu'un système de chauffage nécessite une chaleur localisée dans un format compact,Plaques chauffantes en céramiquepeut être intéressant d’être évalué parallèlement à d’autres technologies de chauffage. La décision finale doit dépendre des spécifications vérifiées et des performances de l'assemblage prévu, et non d'une seule liste d'applications.

7. Une liste de contrôle de sélection pratique

Un processus de sélection structuré aide les ingénieurs à éviter les inadéquations entre l'élément chauffant et l'équipement. La séquence suivante peut être utilisée lors des premières revues de conception et lors de la comparaison des composants candidats.

1. Documentez la cible thermique.Définissez la température requise sur la surface de travail, la variation admissible et le temps disponible pour le préchauffage.
2. Estimez la charge thermique.Tenez compte de la masse de la cible, des pertes de chaleur dans l'environnement, des conditions de contact et des changements dans le matériau chauffé.
3. Confirmez l'enveloppe physique.Enregistrez la longueur, la largeur, l'épaisseur, les points de montage, les emplacements des connecteurs et les exigences de dégagement disponibles.
4. Faites correspondre la conception électrique.Vérifiez la tension d'alimentation, la puissance, la résistance, la disposition des connexions, la commutation et la protection des circuits nécessaire.
5. Examinez les données matérielles.Vérifiez la qualité de la céramique, les propriétés thermiques, les exigences d'isolation et la compatibilité avec l'environnement d'exploitation.
6. Définir le cycle de service.Spécifiez la durée de chauffage, la fréquence, les périodes de refroidissement et les changements attendus des conditions ambiantes.
7. Prévoyez la mesure de la température.Identifiez où la température doit être mesurée et comment la lecture du capteur est liée à la température de la cible.
8. Validez l’assemblage complet.Testez le composant chauffant avec le boîtier prévu, la méthode de montage, le matériau cible et la stratégie de contrôle.

Pour comparer les produits, utilisez un ensemble commun de conditions de fonctionnement. Deux radiateurs ne doivent pas être considérés comme équivalents simplement parce qu’ils partagent des dimensions ou des températures maximales annoncées similaires. Leur configuration électrique, leur réponse thermique et leurs exigences d'installation peuvent différer.

Installation et contrôle de la température

Une installation correcte est un élément essentiel de la performance du chauffage. Même un composant approprié peut produire des résultats incohérents si sa surface de montage, ses connexions électriques, la position du capteur ou son chemin de transfert de chaleur diffèrent de la conception prévue.

Fournir un support mécanique approprié

Le dispositif de montage doit soutenir le corps en céramique sans créer de charges concentrées involontaires. Vérifiez la planéité des surfaces de contact, la position des fixations et la relation dimensionnelle entre le radiateur et le boîtier environnant. Si la conception dépend d'un contact thermique direct, confirmez que l'interface est conforme aux instructions d'installation du fabricant.

Tenir compte de la dilatation thermique

Le chauffage et le refroidissement provoquent des changements dimensionnels dans le composant céramique et les matériaux adjacents. Les différences de dilatation thermique peuvent affecter l’ajustement ou créer des contraintes à l’interface. L'agencement mécanique doit tenir compte de ces changements sur toute la plage de fonctionnement prévue, y compris le chauffage et le refroidissement répétés.

Concevoir la stratégie de contrôle autour de la cible

Un contrôleur de température, un capteur, un dispositif de commutation et un circuit de protection doivent être sélectionnés en fonction du niveau de régulation requis et des dangers associés à l'équipement. L'emplacement du capteur est particulièrement important : un capteur proche de l'élément chauffant peut réagir différemment d'un capteur mesurant la pièce réelle ou le fluide chauffé.

Ne présumez pas qu’un composant en céramique maintient automatiquement une température sûre ou constante. Sauf indication contraire dans la documentation de conception spécifique, traitez le contrôle de la température et la protection contre la surchauffe comme des exigences techniques au niveau du système.

Vérifier la protection électrique et environnementale

Les connexions électriques, les distances d'isolation, les valeurs nominales des câbles, les boîtiers et les dispositifs de protection doivent être adaptés à la tension, à la température et à l'environnement prévus. L'humidité, la contamination conductrice, les vibrations et l'exposition aux matériaux de traitement peuvent introduire des exigences supplémentaires. L’assemblage fini doit être évalué dans les conditions pour lesquelles il est conçu.

Lors de l'intégration du système,Plaques chauffantes en céramiquedoit être évalué en fonction de la position réelle du capteur, de la disposition de montage et de la charge thermique. Cela donne une vue plus significative des performances que de tester le composant isolément.

9. Erreurs courantes de conception et d’intégration

De nombreux problèmes de chauffage proviennent d’une inadéquation entre les spécifications du produit et ses conditions de fonctionnement installées. L'examen précoce des erreurs de conception fréquentes peut aider à éviter les problèmes de performances lors de l'assemblage et des tests.

Sélection par température maximale uniquement

Une température nominale maximale ne décrit pas le comportement de réchauffement, la stabilité de la température ou la quantité de chaleur atteignant la cible. Passez en revue la plage de fonctionnement et les conditions de test ainsi que les exigences en matière de puissance, de géométrie et de transfert de chaleur.

Ignorer la résistance de contact

De petits espaces ou un contact irrégulier peuvent limiter le transfert de chaleur et entraîner des différences de température localisées. Examinez l'interface de montage et la surface cible, en particulier lorsque l'assemblage repose sur la conduction plutôt que sur la convection ou le rayonnement.

Utilisation d'un emplacement de capteur de contrôle inapproprié

Un capteur peut indiquer une température acceptable alors que la surface de travail reste trop froide ou qu'une région locale devient trop chaude. Déterminez quelle température est critique pour le processus, puis positionnez et validez le capteur en conséquence.

Surveiller l'effet des conditions ambiantes

Les changements de débit d'air, de température de l'enceinte, de refroidissement ou de charge thermique peuvent modifier le point de fonctionnement. Les performances observées dans un dispositif de test ouvert peuvent ne pas représenter les performances à l'intérieur d'une machine finie.

En supposant que toutes les qualités de céramique se comportent de la même manière

La composition des matériaux, la conception des éléments, le processus de fabrication, les dimensions et la disposition des connexions varient selon le modèle. Utilisez la spécification applicable plutôt que de transférer des données à partir d’un produit superficiellement similaire.

• Confirmez la distinction entre la température cible et la température du chauffage.
• Vérifiez les limites de fonctionnement selon le cycle de service prévu.
• Passez en revue les exigences électriques et les tolérances mécaniques.
• Valider la répartition de la température après l'assemblage final.
• Documenter les conditions anormales et la réponse de protection requise.

10. Tests, maintenance et durée de vie

Les tests doivent déterminer si le système de chauffage répond à ses exigences dans la configuration où il sera réellement utilisé. L'évaluation peut inclure le temps de préchauffage, la température en régime permanent, la répartition de la température, le comportement électrique, les performances d'isolation et les cycles de fonctionnement répétés.

Mesurer les performances dans des conditions réalistes

Utilisez le matériel prévu, le matériau cible, la disposition de montage, le boîtier et les paramètres de contrôle. Enregistrez les conditions initiales et mesurez la température aux endroits importants pour le processus. Lorsque l’uniformité de la température est importante, un seul point de mesure peut s’avérer insuffisant pour identifier les points chauds ou les zones froides locales.

Évaluer les cycles de fonctionnement répétés

Un chauffage et un refroidissement répétés peuvent révéler des changements qui peuvent ne pas apparaître lors d'une courte démonstration. Selon l'application, l'évaluation peut inclure des démarrages répétés, un fonctionnement stable, un arrêt et un refroidissement. Tout test de cycle doit refléter les exigences énoncées et les conditions de fonctionnement autorisées du produit spécifique.

Inspecter l’assemblage environnant

La maintenance doit prendre en compte le radiateur, ses connexions, sa structure de montage, son capteur et son équipement de contrôle. Les procédures d'inspection dépendent de l'appareil et de son environnement de fonctionnement, mais peuvent inclure la vérification des dommages visibles, des connexions desserrées, de la contamination, des modifications du contact thermique et des signes de surchauffe anormale.

Les intervalles de maintenance doivent suivre l'évaluation des risques de l'équipement et les directives produit pertinentes. Si la réponse en température change, étudiez l’ensemble du système thermique plutôt que de supposer que le composant chauffant seul en est responsable.

Les performances doivent en fin de compte être jugées sur la base de données d’exploitation vérifiées. Une conception qui chauffe rapidement dans une configuration de laboratoire peut se comporter différemment après l'installation, tandis qu'un système qui atteint sa température cible peut encore nécessiter des améliorations en termes d'uniformité, de réponse de contrôle ou de fiabilité mécanique.

11. Questions fréquemment posées

Considérations techniques finales

Une sélection fiable de radiateurs nécessite que les exigences électriques, thermiques et mécaniques soient prises en compte ensemble. La composition des matériaux détermine en partie le comportement du composant, tandis que la conception des éléments, leurs dimensions, les conditions de montage et le contrôle de la température déterminent leurs performances après l'installation.

Pour les équipements industriels, la spécification la plus utile est celle qui relie clairement les caractéristiques du produit aux conditions de fonctionnement prévues. Confirmez les limites nominales, examinez les exigences d'installation et évaluez le système fini par des tests répétables avant de finaliser la conception.

En termes pratiques, les plaques chauffantes en céramique doivent être évaluées comme une partie d'un système de chauffage complet. Leur adéquation dépend des performances mesurées, des propriétés documentées des matériaux et de la compatibilité avec l'équipement dans lequel ils seront installés.
