Choisir unÉlément chauffant à soudercommence par comprendre le processus de soudure réel plutôt que de sélectionner un composant uniquement en fonction de sa puissance. La température du joint requise, la taille de la pièce, la charge thermique, la tension d'alimentation, les dimensions physiques, la méthode de détection et le cycle de fonctionnement influencent tous l'adéquation d'un noyau chauffant. Un processus de sélection réfléchi aide les concepteurs d'équipements à identifier les composants compatibles, à établir des exigences de performance mesurables et à éviter les problèmes évitables lors de l'assemblage et de l'utilisation.
Ce guide explique comment définir les exigences de l'application, évaluer la construction en céramique, comparer les spécifications électriques et mécaniques, évaluer la régulation de la température et vérifier un composant avant l'intégration. Il couvre également les erreurs de sélection courantes, les procédures d'inspection et les questions pratiques sur le remplacement et la compatibilité.
Table des matières
Choisissez un sujet ci-dessous pour accéder directement à la section correspondante.
- Définir d'abord l'application de soudage
- Déterminer les besoins réels en chaleur
- Faites correspondre la tension, la résistance et la puissance
- Évaluer les matériaux et la construction en céramique
- Confirmer les dimensions et les connexions électriques
- Envisagez la détection et le contrôle de la température
- Comparez les spécifications sans deviner
- Vérifier les performances avant l'intégration
- Évitez les erreurs de sélection courantes
- Foire aux questions
- Liste de contrôle technique finale
1. Définissez d'abord l'application de soudage
La première décision n’est pas de savoir quel appareil de chauffage acheter, mais ce que l’outil fini doit accomplir. Deux outils de soudage peuvent utiliser la technologie de chauffage de la céramique tout en ayant des objectifs très différents. L’un peut gérer des connexions électroniques fines, tandis qu’un autre doit transférer la chaleur vers des bornes ou des conducteurs plus grands. Leurs exigences thermiques, leurs structures de pointe et leurs exigences de contrôle peuvent donc différer considérablement.
Identifier les caractéristiques de la pièce et des joints
Commencez par documenter les matériaux à assembler, la taille approximative du joint, la forme de la zone de contact et la quantité de chaleur absorbée par la pièce. Un petit tampon en cuivre et une grande borne métallique n'éliminent pas la chaleur de la pointe de travail au même rythme.
L'épaisseur de la pièce et la conductivité thermique sont particulièrement importantes. Les matériaux qui évacuent rapidement la chaleur peuvent nécessiter un outil avec un profil de récupération différent de celui utilisé pour les petites connexions thermiquement isolées. Le chauffage doit être évalué en fonction de la géométrie de la pointe prévue, car la génération de chaleur à elle seule ne détermine pas l'efficacité avec laquelle l'énergie atteint le joint.
Décrire le cycle de fonctionnement prévu
Déterminez si l'équipement fonctionne par intermittence ou effectue des opérations de soudage répétées sur une période prolongée. Enregistrez la fréquence de démarrage prévue, la durée de chauffage typique, les intervalles de refroidissement et les conditions ambiantes. Ces détails permettent de déterminer si la conception doit donner la priorité à un échauffement rapide, à la stabilité de la température lors d'un travail soutenu ou à une récupération après un contact répété avec une pièce.
- Définissez les matériaux de la pièce à usiner et la gamme de tailles de joints.
- Identifiez le type d'outil de soudage et son environnement d'exploitation prévu.
- Estimez la fréquence à laquelle l'outil chauffe, refroidit et revient en fonctionnement.
- Spécifiez la méthode de contrôle de la température requise et la variation thermique acceptable.
- Enregistrez toutes les restrictions sur la taille des composants, le poids, l'isolation ou le routage des câbles.
Un dossier d'application clair donne un but pratique aux contrôles électriques et mécaniques ultérieurs. Sans cela, un composant peut correspondre à une valeur nominale tout en ayant de mauvaises performances dans l'outil fini.
2. Déterminez les besoins réels en chaleur
Les exigences de température doivent faire la distinction entre le chauffage, la panne de travail et le joint de soudure. Ces emplacements ont des conditions thermiques différentes, leurs températures ne doivent donc pas être considérées comme identiques.
Le radiateur génère de l'énergie thermique, la panne transfère cette énergie et le joint la reçoit tout en interagissant avec la pièce et la soudure. La chaleur est également perdue dans les composants environnants et dans l'environnement. La température résultante au niveau du joint dépend du système complet plutôt que des spécifications du réchauffeur isolément.
Séparez le point de consigne requis de la limite du composant
Le point de consigne de contrôle décrit la température que l'équipement est censé maintenir à son point de mesure désigné. La température de fonctionnement autorisée du chauffage définit une limite différente. Un processus de fabrication tel que le frittage de céramique implique encore une autre plage de températures et ne doit pas être utilisé pour déduire la limite de fonctionnement d'un composant fini.
Spécifiez la plage de fonctionnement normale, les conditions de fonctionnement maximales requises et l'emplacement où la température doit être mesurée. Déterminez également si l'application nécessite une température stable lors d'un contact léger, une récupération rapide après un joint à forte intensité thermique, ou les deux.
Évaluer la réponse thermique en contexte
Le temps de préchauffage mesure le temps nécessaire à l'assemblage pour atteindre une température définie à partir d'une condition de départ indiquée. Le temps de récupération décrit la façon dont la température réagit après que la pointe a perdu de la chaleur pendant le fonctionnement. Ce sont des mesures de performance liées mais différentes.
Par exemple, un élément chauffant peut atteindre rapidement son point de consigne lorsqu'aucune pièce à usiner n'est présente, mais subir une chute de température substantielle lorsqu'il entre en contact avec une grande borne métallique. Ce comportement peut refléter la charge thermique, la conception de la pointe, la qualité du contact ou la réponse du contrôle plutôt qu'une température maximale inadéquate.
Principe de sélection :Définir la température requise à un point de mesure connu et sous une charge de travail représentative. Un chiffre de température sans conditions de test ne suffit pas pour comparer des systèmes de brasage complets.
Tenez compte à la fois de la capacité thermique et du transfert de chaleur
L'énergie nécessaire pour élever la température d'un composant dépend en partie de sa masse et des propriétés de son matériau. Une pointe ou un support plus grand nécessite généralement plus d'énergie pour atteindre le même changement de température qu'une pièce plus petite fabriquée dans un matériau comparable.
Cependant, la réduction de la taille des composants ne garantit pas à elle seule de meilleures performances. La conception doit toujours transférer la chaleur utile au joint, maintenir une résistance mécanique adéquate et supporter le cycle de fonctionnement prévu. Sélectionnez le radiateur et la pointe associée comme ensemble thermique coordonné.
4. Évaluer les matériaux et la construction en céramique

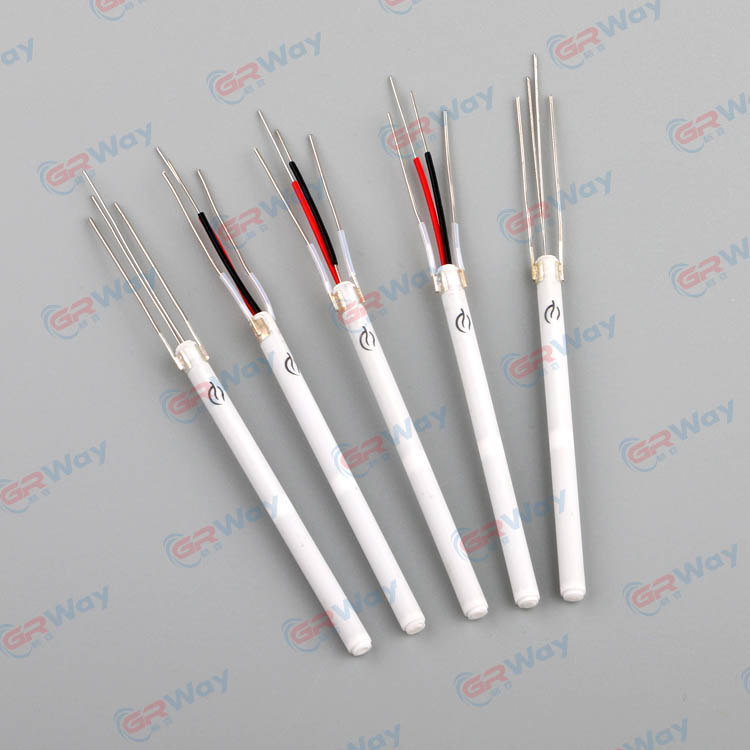

La technologie de chauffage céramique est utilisée dans les ensembles chauffants compacts car le corps en céramique peut fournir une isolation électrique tout en supportant une structure chauffante résistive intégrée. Le comportement final dépend de la composition du matériau, de la conception de la couche chauffante, du processus de fabrication, des dimensions et de la qualité du composant fini.
Comprendre la construction en céramique d'alumine
L'alumine, ou oxyde d'aluminium (Al₂O₃), est utilisée dans de nombreux composants de chauffage électrique. Son isolation électrique et ses caractéristiques thermiques le rendent adapté à une gamme de conceptions de chauffage compactes. Les propriétés exactes d'une pièce finie dépendent de la composition céramique, des conditions de traitement, de la géométrie et de la construction.
Une approche de fabrication place un motif résistif conducteur sur un matériau céramique et intègre les couches via un processus de frittage à haute température contrôlé. Cette structure permet de combiner le circuit de chauffage et le corps isolant dans un ensemble compact.
Les informations produit associées à cette gamme de radiateurs en céramique identifient 95 % d'alumine comme matériau principal et décrivent une couche chauffante imprimée intégrée par frittage à haute température. Il indique également qu’une surface chauffante peut atteindre jusqu’à 800°C en 30 secondes. Ce chiffre doit être vérifié par rapport au modèle spécifique et à ses conditions de mesure avant d'être utilisé comme exigence de conception ou d'acceptation.
Revoir ensemble la couche chauffante et l’isolation
La couche résistive détermine d’importantes caractéristiques électriques et génératrices de chaleur. Son motif, ses dimensions et sa relation avec le corps en céramique influencent la résistance et la répartition de la chaleur. La structure isolante doit quant à elle répondre aux exigences électriques de l’application finie.
La sélection des matériaux à elle seule ne prouve pas qu'un composant particulier est approprié. Une qualité céramique, une construction et un processus de fabrication doivent être évalués par rapport à la température de fonctionnement prévue, aux contraintes électriques, aux cycles thermiques et aux conditions d'installation mécanique.
Tenir compte des contraintes thermiques et mécaniques
Les matériaux céramiques peuvent offrir des performances utiles à haute température, mais ils peuvent être vulnérables aux chocs, à la flexion et aux charges mécaniques concentrées. Une conception doit donc éviter toute contrainte inutile sur le radiateur pendant l'installation et le fonctionnement.
Un chauffage et un refroidissement répétés peuvent également affecter l'assemblage. Le corps en céramique, la couche résistive, les connexions, le support et les pièces métalliques environnantes peuvent réagir différemment aux changements de température. Leur conception combinée doit s'adapter au cycle d'exploitation prévu sans s'appuyer sur des hypothèses non vérifiées concernant la durée de vie.
Pour obtenir le contexte du produit, les informations sur les matériaux et la portée déclarée par le fabricant, visitezVOIE VERTE®.
5. Confirmez les dimensions et les connexions électriques
La forme physique est aussi importante que la compatibilité électrique. Un élément chauffant qui répond à la tension et à la résistance requises peut toujours ne pas convenir s'il ne peut pas s'adapter solidement à l'intérieur de la poignée, de l'ensemble de pointe ou du support environnant.
Vérifiez l’interface mécanique complète
Examinez la longueur et le diamètre du corps en céramique, la profondeur d'insertion, la géométrie de l'extrémité, la position de sortie du fil, le manchon isolant et le dispositif de retenue. Mesurez les pièces qui déterminent l'alignement et le contact, pas seulement les dimensions externes globales.
Le dégagement est important car le radiateur doit s'adapter sans force excessive ni mouvement indésirable. Une installation trop serrée peut créer des contraintes mécaniques, tandis qu'une interface trop lâche peut réduire le contact thermique ou permettre au composant de se déplacer pendant l'utilisation.
Inspecter les fils conducteurs et les points de connexion
Le matériau du plomb, la longueur, le routage, la méthode de terminaison et l'isolation doivent être adaptés à la conception électrique de l'outil. Les câbles doivent atteindre leurs points de connexion sans tension excessive, sans courbure brusque ou sans contact avec des surfaces en dehors de leur plage de température autorisée.
Lorsque plusieurs circuits électriques sont présents, distinguez les connexions d'alimentation de toutes les connexions de capteur. Vérifiez la disposition des broches par rapport au dessin correspondant au lieu de supposer que des pièces d'apparence similaire partagent la même configuration de câblage.
Confirmez l'interface avec l'astuce de travail
L'agencement du support et de la pointe fournit le chemin physique par lequel la chaleur atteint la pièce à usiner. Les conditions de contact, la profondeur d'insertion, l'état de surface et l'alignement des composants peuvent influencer la résistance thermique.
Pour un remplacement, comparez autant que possible le numéro de pièce d'origine et le dessin technique. Une apparence similaire n’établit pas une résistance, un comportement du capteur, une isolation ou un ajustement mécanique équivalents. Une correspondance dimensionnelle à elle seule ne constitue pas un motif suffisant pour une substitution.
7. Comparez les spécifications sans deviner
Une feuille de comparaison utile devrait distinguer les spécifications confirmées des valeurs qui restent indéfinies. Cela facilite l'évaluation de modèles alternatifs sans supposer que des noms de produits ou des dimensions externes similaires signifient des performances équivalentes.
| Élément d'évaluation | Informations à enregistrer | Raison de la vérification |
|---|---|---|
| Application | Type d'outil, pièce à usiner, taille de joint typique, cycle de fonctionnement | Établit les demandes thermiques réelles. |
| Classe électrique | Tension nominale, puissance nominale, résistance, tolérance | Confirme la compatibilité avec l'alimentation et le circuit d'entraînement. |
| Plage de température | Valeur de consigne requise, plage de fonctionnement autorisée, point de mesure | Sépare les exigences de l'application de la limite des composants. |
| Réponse thermique | Temps de préchauffage, comportement de récupération, conditions de test définies | Prend en charge des comparaisons de performances significatives. |
| Dimensions mécaniques | Longueur, diamètre, géométrie d'extrémité, profondeur d'insertion, tolérances | Confirme que la pièce correspond à l'assemblage prévu. |
| Relations | Disposition des câbles, type de fil, terminaison, isolation | Réduit les erreurs d’intégration et les modifications de câblage inappropriées. |
| Détection et contrôle | Type de capteur, position du capteur, compatibilité du contrôleur | Prend en charge un retour et une régulation précis de la température. |
| Vérification de la qualité | Critères d'inspection, méthode d'essai, limites d'acceptation | Définit la manière dont la conformité sera évaluée. |
Les valeurs nominales réelles, les tolérances dimensionnelles et les limites de test doivent être confirmées dans la documentation technique du modèle spécifique considéré.
Évaluer des conditions de fonctionnement équivalentes
La comparaison de deux composants n'est utile que lorsque leurs résultats sont mesurés dans des conditions cohérentes. La température de démarrage, l'alimentation électrique, les paramètres du contrôleur, la géométrie de la pointe, l'emplacement du capteur et la charge thermique appliquée peuvent tous affecter le résultat.
Par exemple, une mesure d'échauffement prise sur la surface céramique ne doit pas être comparée directement avec une mesure prise sur la pointe de travail, à moins que la méthode d'essai n'établisse une base valable pour le faire. De même, un test de température sans charge ne peut pas décrire complètement la récupération sous contact répété avec une pièce.
Utilisez les spécifications publiées pour la sélection initiale, puis appliquez une procédure de validation définie pour confirmer l'adéquation à l'application réelle.
8. Vérifier les performances avant l'intégration
Avant qu'un composant soit approuvé pour une utilisation en production, vérifiez que son comportement électrique, mécanique et thermique répond aux exigences de conception. La procédure précise dépend de l'équipement, mais une évaluation structurée permet de distinguer les inadéquations des spécifications des problèmes d'assemblage.
- Consultez la documentation :Confirmez l'identification des composants, les caractéristiques électriques, les dimensions, les connexions, les limites de température et les détails du capteur.
- Inspecter l’état physique :Vérifiez les fissures visibles, l'isolation endommagée, les fils pliés, la contamination ou d'autres défauts pouvant affecter l'installation ou la sécurité.
- Vérifier la continuité électrique :Utilisez la méthode de mesure spécifiée pour vérifier le circuit de chauffage et les connexions correspondantes. Comparez le résultat avec la résistance nominale du modèle et la tolérance admissible.
- Vérifiez l'ajustement assemblé :Confirmez l'alignement, la rétention, les dégagements, le routage des câbles et le contact prévu entre le radiateur et les composants environnants.
- Effectuer un test de chauffage contrôlé :Utilisez l'alimentation, les paramètres de contrôle, la disposition des capteurs et la méthode de mesure de la température approuvés.
- Évaluez la charge de travail prévue :Mesurez le comportement en température pendant des opérations de brasage représentatives, y compris la récupération après le transfert de chaleur à la pièce.
- Documentez le résultat :Enregistrez les conditions de test, les mesures, le comportement observé et le respect des critères d'acceptation définis.
Utiliser des méthodes de mesure reproductibles
Les mesures de température peuvent varier selon le type d'instrument, l'emplacement de la sonde, la pression de contact et le temps de réponse. Établissez une méthode cohérente avant de comparer les composants. Si aucun instrument de mesure n’a été sélectionné, déterminez la plage de mesure, la précision et les caractéristiques de réponse requises pour le test.
Les contrôles électriques doivent également suivre la procédure appropriée. Les lectures de résistance peuvent différer selon la température et les conditions de mesure, le composant doit donc être évalué par rapport aux conditions de référence correctes.
Séparez les défauts du chauffage des problèmes du système
Lorsqu'un outil assemblé n'atteint pas la température requise, inspectez l'ensemble du circuit de chauffage plutôt que d'attribuer automatiquement le problème au noyau. Les causes possibles incluent une alimentation électrique inadaptée, des connexions desserrées, un capteur incompatible, des paramètres de contrôleur incorrects, un mauvais contact thermique ou une pointe inadaptée.
Cette approche de diagnostic permet d'identifier le véritable problème et évite de remplacer un composant compatible lorsque le défaut réside ailleurs dans le système.
9. Évitez les erreurs de sélection courantes
Choisir uniquement en fonction de la puissance nominale
La puissance n’est qu’une partie de la spécification. Un composant peut avoir une puissance nominale suffisante mais ne pas parvenir au comportement requis car la pointe, l'interface thermique ou le contrôleur n'est pas adapté. Comparez la réponse thermique et la configuration complète du système ainsi que les caractéristiques électriques.
Confondre la température du chauffage avec la température de la pointe
La température de surface d'un élément chauffant n'est pas nécessairement égale à la température de la pointe de travail, ni nécessairement à la température au niveau du joint de soudure. Identifiez toujours le lieu de mesure et les conditions de fonctionnement associées à une température indiquée.
En supposant que les modèles similaires soient interchangeables
Les composants de différents modèles d'outils peuvent avoir des formes similaires tout en différant en termes de résistance, de configuration des câbles, de caractéristiques du capteur, de puissance requise ou d'isolation. Confirmez les spécifications avant d’approuver un remplacement.
Ignorer le contact thermique
Un élément chauffant peut fonctionner différemment lorsqu'il est placé à l'intérieur d'un support ou d'un embout avec un mauvais contact. Examinez l’interface, la profondeur d’insertion, l’alignement et les tolérances d’assemblage avant d’apporter des modifications au système électrique.
Modification de la tension de fonctionnement pour compenser un faible chauffage
Augmenter la tension d'alimentation sans vérifier la conception peut imposer des contraintes électriques et thermiques excessives. Examinez l'alimentation nominale, les connexions du circuit, la réponse du contrôle et le chemin de transfert de chaleur avant de modifier toute condition de fonctionnement.
Accepter des spécifications sans conditions de test
Une allégation de température ou de réchauffement est difficile à interpréter à moins que la condition de départ, le point de mesure, les conditions d'alimentation et la méthode de test ne soient connus. Demandez les détails spécifiques au modèle et établissez des critères d’acceptation mesurables pour l’outil fini.
10. Questions fréquemment posées
Quelles informations sont nécessaires pour sélectionner le bon élément chauffant pour un outil de soudage ?
Commencez par le modèle d'outil ou le dessin d'assemblage, la tension d'alimentation nominale, les exigences électriques, la résistance thermique, les dimensions physiques, la disposition des câbles, le type de capteur et la plage de fonctionnement requise. Les informations sur la pièce à usiner et le cycle de fonctionnement typique permettent de déterminer si le comportement thermique est adapté à l'application prévue.
Un radiateur plus puissant est-il toujours la meilleure option ?
Non. Une puissance nominale plus élevée peut fournir une plus grande capacité de chauffage, mais elle ne garantit pas une meilleure stabilité ou récupération de la température. L'alimentation électrique, le circuit de commande, l'interface thermique, la géométrie de la pointe et la charge de travail doivent tous être compatibles avec le radiateur. Sélectionnez en fonction des performances requises plutôt que de maximiser la puissance.
Pourquoi la tension nominale et la résistance sont-elles toutes deux importantes ?
La tension et la résistance déterminent le courant et la puissance électrique dans un circuit résistif dans des conditions définies. Une inadéquation peut entraîner un chauffage inadéquat ou une contrainte électrique excessive. Les deux valeurs doivent être vérifiées par rapport à la documentation des composants et au dispositif de contrôle de puissance réel.
Qu’offre une structure chauffante en céramique ?
Une structure chauffante en céramique peut combiner une couche résistive avec un corps électriquement isolant dans une conception compacte. Sa réponse thermique réelle, ses performances d'isolation et sa durabilité mécanique dépendent des matériaux, de la construction, du processus de fabrication et de l'assemblage fini. Ces caractéristiques doivent être vérifiées pour le composant spécifique.
Un appareil de chauffage de remplacement peut-il être sélectionné en utilisant uniquement les dimensions ?
Non. Les dimensions n’établissent qu’une partie de l’ajustement mécanique. La tension, la résistance, la puissance, la compatibilité des capteurs, la configuration des câbles, les exigences d'isolation et les limites de fonctionnement doivent également correspondre. Vérifiez la documentation des composants et confirmez les performances dans l'assemblage prévu.
Comment comparer le temps de préchauffage entre les différents modèles ?
Utilisez la même température de départ, les mêmes conditions d'alimentation, le même emplacement de mesure, les mêmes paramètres du contrôleur et la même température cible définie. Vérifiez également si le temps indiqué se réfère à la surface du radiateur, à la pointe ou à un autre point. Des conditions cohérentes sont essentielles pour une comparaison significative.
Qu’est-ce qui peut causer une température de soudure incohérente ?
Les causes potentielles incluent une alimentation électrique instable, des connexions endommagées, des problèmes de capteurs, des paramètres de contrôle incompatibles, un mauvais contact thermique et une pointe inadaptée à la charge de travail. Inspectez l’ensemble de l’assemblage et testez-le dans des conditions reproductibles avant de décider que le radiateur lui-même est en panne.
Comment vérifier la qualité d’un élément de chauffage entrant ?
Suivez les critères d'acceptation documentés couvrant l'identification, l'état visible, les dimensions, les caractéristiques électriques, les connexions et les exigences d'isolation applicables. Le cas échéant, effectuez un test fonctionnel contrôlé dans un ensemble compatible. Enregistrez les conditions et les résultats des tests afin que la conformité puisse être évaluée de manière cohérente.
Une température maximale élevée prouve-t-elle qu’un chauffage est adapté ?
Non. La température maximale n’est qu’un paramètre de conception. La plage de fonctionnement prévue, la méthode de contrôle de la température, la récupération thermique, la compatibilité physique, les exigences électriques et les limites de sécurité doivent également être prises en compte. Un composant doit répondre aux besoins de l’outil et du processus de soudage réels.
11. Liste de contrôle technique finale
Un composant chauffant approprié doit répondre aux exigences du processus de soudage, du système d’alimentation, de l’assemblage mécanique et du dispositif de contrôle de la température. Utilisez cette liste de contrôle finale avant de confirmer un composant pour le développement ou le remplacement d'un équipement.
- L'application et la charge thermique attendue ont été clairement définies.
- La température de fonctionnement requise et le lieu de mesure sont spécifiés.
- La tension nominale, la résistance, la puissance et la méthode de contrôle sont compatibles.
- La construction céramique et les limites de fonctionnement conviennent aux conditions prévues.
- Les dimensions du composant, la méthode de rétention, l'isolation et la position des câbles correspondent à l'assemblage.
- Le capteur et le contrôleur sont compatibles lorsque le retour de température est utilisé.
- L'échauffement, la stabilité de la température et la récupération ont été évalués dans des conditions de test appropriées.
- Les critères d’inspection et d’acceptation sont documentés pour une vérification reproductible.
Une sélection minutieuse dépend de la compréhension de la manière dont le composant chauffant interagit avec l'outil de soudage complet. Une décision judicieuse prend en compte les exigences thermiques de l'application, les limites électriques, la construction en céramique, l'interface mécanique, le système de contrôle et les exigences de performances mesurables plutôt que de s'appuyer sur une seule spécification.
