Céramique de nitrure d'aluminiumpour l’électronique de haute puissance ?
La gestion thermique devient de plus en plus difficile à mesure que les appareils électroniques deviennent plus petits, plus rapides et plus gourmands en énergie. Un matériau de substrat doit déplacer efficacement la chaleur tout en conservant l’isolation électrique, la stabilité dimensionnelle et la fiabilité mécanique. Cette combinaison explique pourquoi les céramiques à base de nitrure d'aluminium continuent d'attirer l'attention dans les modules de puissance, les équipements semi-conducteurs, les systèmes RF, les boîtiers LED et autres assemblages électroniques exigeants.
Une vision pratique du matériel
Le nitrure d'aluminium est une céramique technique haute performance appréciée pour sa combinaison de conductivité thermique, d'isolation électrique, de faible dilatation thermique, de résistance à la corrosion et de stabilité dans des conditions de fonctionnement exigeantes. Ces caractéristiques le rendent particulièrement utile lorsque l'alumine conventionnelle ne peut pas fournir des performances thermiques suffisantes ou lorsque les dissipateurs de chaleur métalliques ne peuvent pas fournir l'isolation diélectrique requise. Cependant, le bon choix de matériau ne dépend pas uniquement de la conductivité thermique. La pureté, la porosité, la structure des grains, l'épaisseur, la finition de surface, la méthode de métallisation, le cycle thermique, l'atmosphère et la conception de l'assemblage peuvent tous influencer les performances réelles.
Une approche technique utile consiste à commencer par la source de chaleur, à définir l'isolation électrique requise, à cartographier le chemin thermique, puis à évaluer le corps céramique et ses interfaces comme un seul système. Cette méthode permet d'éviter de choisir un matériau basé sur une seule spécification principale tout en négligeant les contraintes mécaniques, les limitations d'assemblage ou l'exposition environnementale.
Table des matières
Sélectionnez une section pour y accéder directement.
- Qu'est-ce qui différencie cette céramique des céramiques techniques conventionnelles ?
- Pourquoi la conductivité thermique est-elle si importante dans les assemblages électroniques ?
- Comment l’isolation électrique change-t-elle l’approche de conception ?
- Quelles propriétés des matériaux les ingénieurs doivent-ils comparer ?
- Où est-il couramment utilisé ?
- Comment le chemin thermique doit-il être conçu ?
- Quels facteurs de fabrication affectent les performances finales ?
- Comment évaluer la fiabilité avant l’intégration ?
- Que faut-il vérifier avant de sélectionner une note ?
- Foire aux questions
Qu'est-ce qui différencie cette céramique des céramiques techniques conventionnelles ?
Le nitrure d'aluminium appartient à la famille des céramiques nitrurées avancées, mais sa valeur technique ne repose pas uniquement sur la dureté ou la résistance à la température. Son principal attrait réside dans la combinaison d’un transport thermique utile et d’une isolation électrique. Dans un assemblage électronique haute puissance, cette combinaison peut simplifier le chemin thermique sans forcer la structure électriquement active à reposer directement sur une surface métallique conductrice.
Les céramiques d'alumine traditionnelles sont largement utilisées car elles offrent une bonne isolation, des méthodes de traitement établies, une stabilité chimique et une large disponibilité industrielle. Leur conductivité thermique est cependant généralement bien inférieure à celle des qualités de nitrure d’aluminium hautes performances. Lorsque la densité thermique augmente, la différence peut devenir importante car chaque interface thermique ajoute une résistance entre le composant actif et le dissipateur thermique final.
Le nitrure d'aluminium possède également un coefficient de dilatation thermique relativement proche de celui du silicium et de plusieurs matériaux semi-conducteurs. Cela n’élimine pas les contraintes thermiques, mais peut contribuer à réduire les décalages de dilatation dans des assemblages soigneusement conçus. En pratique, cela devient pertinent pour les joints de soudure, les substrats céramiques métallisés, les boîtiers de semi-conducteurs et les structures exposées à un chauffage et un refroidissement répétés.
Transfert de chaleur
Les qualités denses peuvent fournir une conductivité thermique nettement supérieure à celle de nombreuses céramiques isolantes courantes, aidant ainsi la chaleur à se déplacer latéralement à travers un substrat et vers une interface plus froide.
Isolation diélectrique
Le corps en céramique maintient l'isolation électrique tout en faisant partie du chemin thermique, ce qui est important dans l'électronique de puissance et les structures de montage électriquement isolées.
Expansion thermique
Un coefficient de dilatation relativement faible favorise la compatibilité avec les composants semi-conducteurs et peut réduire les mouvements différentiels par rapport aux matériaux qui se dilatent plus fortement avec la température.
Stabilité chimique
Le matériau peut résister à de nombreux environnements chimiques et n'est pas facilement ramolli par une exposition thermique ordinaire, bien que la limite de service réelle dépende de l'atmosphère, de l'état de la surface, de la pureté et de l'historique des températures.
Une autre caractéristique distinctive est que les propriétés sont fortement influencées par la microstructure. Deux corps céramiques peuvent partager la même composition nominale tout en se comportant différemment en raison de la taille des grains, de la teneur en oxygène, de la porosité, des impuretés, des conditions de frittage et de la préparation de la surface. Pour cette raison, une spécification technique doit décrire la plage de propriétés requise et la méthode d'essai plutôt que de se fier uniquement au nom du matériau.
Pourquoi la conductivité thermique est-elle si importante dans les assemblages électroniques ?
La chaleur générée à l'intérieur d'un dispositif semi-conducteur doit traverser plusieurs couches avant d'atteindre un dissipateur thermique, une plaque froide, un boîtier ou une autre structure de refroidissement. Un chemin typique peut inclure le boîtier du dispositif, le matériau de fixation, la métallisation, le substrat céramique, la couche d'interface et le dissipateur de chaleur. Si une couche crée une résistance thermique significative, la pile entière peut devenir limitée en température même lorsque le système de refroidissement environnant semble suffisamment grand.
La conductivité thermique est souvent exprimée en watts par mètre-kelvin, mais le chiffre à lui seul ne dit pas tout. L’épaisseur compte. La zone compte. La résistance des contacts est importante. La qualité de la liaison entre la céramique et le métal compte également. Une fine couche de céramique à forte conduction thermique peut se comporter différemment d’un corps beaucoup plus épais fabriqué à partir du même matériau.
Pour une section unidimensionnelle simplifiée, le flux de chaleur conducteur peut être décrit par la loi de Fourier. La résistance thermique d'une couche plate peut être approchée par l'épaisseur divisée par le produit de la conductivité thermique et de la surface de la section transversale. Cette relation montre immédiatement pourquoi une céramique plus fine et hautement conductrice peut réduire l’augmentation de la température alors que d’autres variables restent contrôlées.
La conductivité thermique peut également varier en fonction de la température et de la pureté du matériau. Certaines qualités hautes performances sont conçues pour des applications exigeantes de propagation de la chaleur, tandis que d'autres formulations sont optimisées pour la fabricabilité, les performances diélectriques, les caractéristiques mécaniques ou une voie de traitement particulière. Dans un élément de production, la spécification utile est donc la propriété de la qualité et de l'épaisseur réelles achetées, et non une valeur générique associée à la formule chimique.
Comment l’isolation électrique change-t-elle l’approche de conception ?
Un dissipateur de chaleur fabriqué à partir d’un métal conventionnel est naturellement attrayant d’un point de vue thermique, mais une couche métallique est électriquement conductrice. Dans de nombreux assemblages de puissance et semi-conducteurs, le chemin thermique et le chemin électrique ne peuvent pas être traités indépendamment. Le concepteur peut avoir besoin d'un matériau qui transporte la chaleur vers l'extérieur tout en empêchant tout flux de courant indésirable entre le circuit actif et la structure de montage.
Une céramique dense peut remplir cette fonction de séparation. Son comportement diélectrique permet de monter ou de métalliser des composants sur une surface tandis que la céramique sous-jacente assure l'isolation. Ceci est particulièrement utile dans les circuits fonctionnant à tension élevée ou dans les assemblages où plusieurs nœuds électriques partagent un support mécanique commun.
La rigidité diélectrique n'est qu'une partie du tableau électrique
Les exigences en matière d’isolation électrique vont normalement au-delà de la rigidité diélectrique. Les fuites de surface, les pertes diélectriques, la résistance d'isolement, la ligne de fuite, la contamination, l'humidité et la géométrie du motif de métallisation peuvent tous influencer les performances. Une céramique dotée d'une bonne isolation intrinsèque peut toujours rencontrer des problèmes électriques si la surface est contaminée ou si la géométrie du boîtier crée un chemin de fuite insuffisant.
- Définissez la tension de fonctionnement et les conditions transitoires avant de sélectionner une épaisseur de céramique.
- Examinez la résistance d’isolation dans les conditions environnementales réelles plutôt qu’à température ambiante.
- Tenez compte de l'état de surface et de la structure de métallisation, car le comportement électrique se produit au niveau des interfaces ainsi qu'à travers la céramique en vrac.
- Vérifiez la géométrie des bords, l’espacement des conducteurs et l’exposition à la contamination lorsque l’assemblage fonctionne à tension élevée.
- Validez l’isolation après un cycle thermique lorsqu’un mouvement mécanique ou une contrainte d’interface peut modifier l’état de la surface.
C’est l’une des raisons pour lesquelles les substrats céramiques avancés sont souvent traités comme des composants fonctionnels plutôt que de simples plaques isolantes. Le corps en céramique, la couche métallique, le matériau de fixation, le motif conducteur et la surface de montage doivent fonctionner ensemble.
Quelles propriétés des matériaux les ingénieurs doivent-ils comparer ?
La sélection d’une céramique pour un assemblage électronique est mieux gérée comme une comparaison multi-propriétés. Une nuance présentant une excellente conductivité thermique peut ne pas être le choix le plus approprié si elle ne peut pas répondre aux tolérances dimensionnelles, aux exigences de métallisation, aux charges mécaniques ou au processus d'assemblage prévu.
| Propriété | Pourquoi c'est important | Questions à poser | Considération de conception typique |
|---|---|---|---|
| Conductivité thermique | Contrôle l’efficacité avec laquelle la chaleur se propage à travers le corps en céramique. | Quelle valeur s'applique à la qualité, à l'épaisseur et à la température d'essai sélectionnées ? | Comparez l’ensemble de la pile thermique, pas la céramique seule. |
| Expansion thermique | Influence la contrainte lorsque la céramique est jointe au silicium, aux métaux ou à d'autres matériaux. | Dans quelle mesure le comportement d’expansion correspond-il à celui de la couche adjacente ? | Important lors du chauffage, du refroidissement, du soudage et des opérations répétées. |
| Performance diélectrique | Définit la fonction isolante du substrat. | Quelles sont les caractéristiques de résistance d’isolement, de rigidité diélectrique et de perte requises ? | Tenez compte de la tension, de la fréquence, de l’humidité, de la contamination et de la géométrie. |
| Résistance mécanique | Affecte la manipulation, l'assemblage, le montage, les vibrations et les chocs thermiques. | Quelles charges et changements de température la pièce subira-t-elle ? | Ne jugez pas la fiabilité mécanique uniquement à partir de la dureté. |
| Finition de surface | Affecte la métallisation, la liaison, la qualité du contact et l'ajustement dimensionnel. | Quelles sont les conditions de rugosité, de planéité, de parallélisme et de bord requises ? | Spécifiez les méthodes de mesure ainsi que les limites numériques. |
| Pureté et microstructure | Peut influencer le comportement thermique, l’isolation, la résistance et la stabilité à long terme. | Quel niveau de pureté et quel mode de traitement s'appliquent au matériau ? | Comparez la cohérence de la production ainsi que la composition nominale. |
Parmi ces propriétés, la conductivité thermique reçoit souvent la plus grande attention car elle est facile à comparer numériquement. Cependant, des problèmes de fiabilité résultent fréquemment de l’interaction entre les propriétés. Par exemple, une différence de dilatation thermique peut créer des contraintes répétées même lorsque la conduction thermique est excellente. De même, une surface techniquement plane peut néanmoins ne pas convenir à un processus de collage spécifique si la rugosité ou la propreté se situent en dehors de la plage requise.
La leçon pratique est simple : créez une hiérarchie de propriétés avant de demander des données matérielles. Séparez les exigences obligatoires des caractéristiques préférées, identifiez la méthode d'essai pour chaque mesure critique et évaluez la céramique dans le contexte de l'assemblage complet.
Où est-il couramment utilisé ?
Ce matériau est pertinent partout où la génération de chaleur, l'isolation électrique et la construction compacte apparaissent dans la même conception. Les applications varient des composants isolants relativement simples aux boîtiers semi-conducteurs sophistiqués et aux équipements haute température.
Substrats semi-conducteurs de puissance
Les interrupteurs de puissance génèrent de la chaleur pendant la conduction et la commutation. À mesure que la densité de courant et la fréquence de commutation augmentent, le chemin thermique devient plus important. Les substrats en céramique peuvent assurer une isolation électrique entre le circuit actif et le support métallique tout en diffusant la chaleur vers la structure de refroidissement.
Structures d'éclairage à LED et à semi-conducteurs
Les LED haute puissance convertissent une partie de l’apport électrique en chaleur. Si la température de jonction augmente de manière excessive, le rendement lumineux, la durée de vie et la stabilité de fonctionnement peuvent être affectés. Un substrat isolant thermiquement conducteur peut aider à éloigner la chaleur du dispositif émetteur tout en maintenant une séparation électrique entre les éléments du circuit et la structure de montage.
Electronique RF et haute fréquence
Les systèmes RF peuvent combiner une densité de puissance élevée avec des exigences électriques strictes. Les matériaux d'emballage doivent contrôler la chaleur tout en conservant un comportement électrique prévisible. Une faible expansion et des performances diélectriques stables peuvent devenir précieuses lorsque le boîtier subit des changements de température ou contient des composants étroitement intégrés.
Équipement de traitement des semi-conducteurs

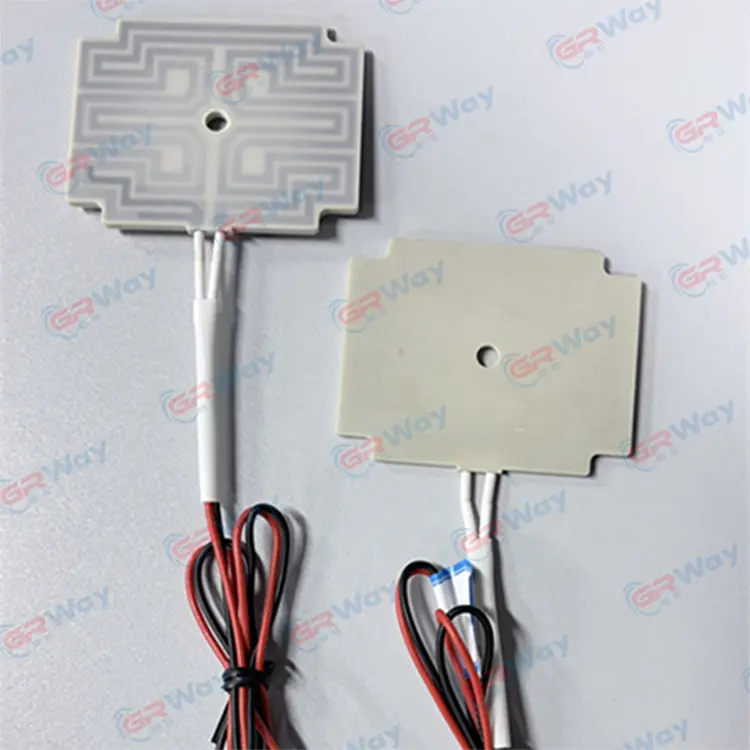

Les structures chauffantes en céramique et les composants de support utilisés dans la fabrication de semi-conducteurs peuvent être confrontés à des cycles thermiques répétés, à des atmosphères contrôlées et à des exigences dimensionnelles strictes. Le nitrure d'aluminium est intéressant pour de tels environnements car il peut combiner le transfert de chaleur et l'isolation électrique sur une seule plateforme céramique.
Capteurs haute température et matériel électronique spécialisé
Les capteurs, les systèmes d'inspection et l'électronique industrielle spécialisée peuvent fonctionner à proximité de sources de chaleur où l'isolation polymère devient difficile à utiliser. Les céramiques peuvent conserver leur forme et leurs performances d'isolation électrique sur une plage de températures beaucoup plus large que de nombreux matériaux organiques, en fonction de la composition et de l'atmosphère sélectionnées.
- Modules de puissance et substrats de circuits isolés
- Assemblages LED à haut rendement et structures de gestion thermique
- Composants de puissance RF et boîtiers électroniques compacts
- Éléments chauffants, supports et matériel de traitement pour semi-conducteurs
- Luminaires électroniques haute température et capteurs spécialisés
Comment le chemin thermique doit-il être conçu ?
Un substrat céramique fonctionne mieux lorsque l'ensemble environnant est conçu pour compléter ses caractéristiques thermiques. L’objectif n’est pas simplement de placer une céramique à haute conductivité entre un appareil et un dissipateur thermique. Le chemin complet doit minimiser les résistances évitables à chaque étape.
Commencez par la source de chaleur
Définissez l’origine de la chaleur et sa concentration. Une petite puce semi-conductrice peut produire un point chaud local grave même lorsque le niveau de puissance global semble gérable. La céramique doit répartir la chaleur sur une surface suffisante avant que la chaleur n'atteigne l'interface suivante.
Contrôler les interfaces
Les matériaux d'interface thermique, les couches de soudure, les joints brasés et les surfaces métallisées peuvent introduire une résistance qui annule partiellement l'avantage du corps en céramique. Une épaisseur excessive, des vides, un contact irrégulier, une contamination et un mauvais mouillage doivent donc être traités comme des problèmes de conception thermique plutôt que comme de simples défauts d'assemblage.
Évaluez soigneusement l’épaisseur
L'augmentation de l'épaisseur de la céramique peut améliorer la robustesse mécanique de certaines structures, mais elle augmente également la longueur du trajet conducteur. La réduction de l'épaisseur peut améliorer le chemin thermique théorique à travers l'épaisseur tout en créant de nouvelles préoccupations liées à la manipulation, à la planéité, aux contraintes mécaniques et au rendement de fabrication. L'épaisseur correcte est donc une décision système.
- Estimez la production de chaleur dans les conditions de fonctionnement crédibles les plus élevées.
- Cartographiez chaque couche thermique entre le composant actif et la structure de refroidissement finale.
- Calculez séparément la contribution de la conduction globale et de la résistance d’interface.
- Vérifiez les gradients de température à travers la céramique plutôt que de regarder uniquement la température moyenne.
- Validez la pièce assemblée sous des cycles de service et des transitoires thermiques réalistes.
Cette distinction devient particulièrement importante lorsque l'on compare des structures à liaison directe, des substrats métallisés, des éléments chauffants en céramique et des pièces de support mécanique. La même qualité céramique peut présenter un comportement thermique très différent après traitement, car le chemin thermique final dépend de la géométrie, de la couverture de métallisation, des couches de jonction et de l'architecture de refroidissement.
Quels facteurs de fabrication affectent les performances finales ?
Les performances céramiques commencent par la préparation de la poudre et se poursuivent par le formage, le frittage, l'usinage, le traitement de surface, la métallisation, l'inspection et l'emballage. Chaque étape peut influencer la partie finale. Une spécification de matériau qui semble solide sur papier peut néanmoins produire des résultats incohérents si le contrôle du processus est faible.
Pureté et composition de la poudre
Le nitrure d'aluminium est sensible aux impuretés car les phases secondaires et la chimie de surface liée à l'oxygène peuvent influencer le transport thermique. Des matières premières de haute pureté et un traitement contrôlé aident à maintenir des propriétés constantes, mais le niveau de pureté approprié doit être adapté à l'application prévue plutôt que traité comme un label de qualité abstrait.
Frittage et densification
L'étape de frittage est centrale pour la densité finale et la microstructure. Une densification incomplète peut créer des pores qui interfèrent avec la conduction thermique et les performances mécaniques. Une croissance excessive des grains ou des additifs inappropriés peuvent également altérer l’équilibre entre les propriétés thermiques, mécaniques et électriques.
Usinage et contrôle dimensionnel
Les céramiques techniques sont dures et relativement fragiles, leur usinage nécessite donc des processus abrasifs et un contrôle de processus appropriés. La planéité, l'épaisseur, le diamètre du trou, l'écaillage des bords et le parallélisme peuvent tous devenir critiques lorsque la céramique est intégrée à des boîtiers semi-conducteurs ou à des assemblages de précision.
Métallisation
Les performances de la céramique nue ne constituent qu’une partie d’un substrat électronique. Du cuivre, du molybdène, du tungstène, de l'or, du nickel, de l'argent ou d'autres systèmes métalliques peuvent être appliqués en fonction de l'assemblage et de l'architecture électrique. L’interface entre la céramique et le métal doit résister aux cycles thermiques sans fissuration, délaminage ou fatigue excessive.
- Demandez quelle qualité de céramique est utilisée et quelles gammes de propriétés sont contrôlées lors de la production.
- Confirmez si la conductivité thermique est mesurée sur le matériau de production ou sur une formulation de laboratoire idéale.
- Spécifiez les tolérances dimensionnelles, la planéité, la rugosité de la surface et l'état des bords autorisé.
- Définissez les exigences de métallisation dès le début lorsque la céramique sera collée, soudée, brasée ou connectée par fil.
- Confirmer les méthodes d’inspection pour les caractéristiques électriques et mécaniques critiques.
Pour les ingénieurs qui recherchent un composant de production, la traçabilité et la cohérence des processus peuvent être aussi importantes que la valeur maximale de la propriété. Des conditions de fabrication stables contribuent à réduire les variations d'un lot à l'autre, ce qui est important lorsque des pièces en céramique sont assemblées dans des systèmes avec des marges thermiques ou électriques étroites.
Comment évaluer la fiabilité avant l’intégration ?
Les tests de fiabilité doivent refléter les mécanismes de défaillance réels attendus en service. Une seule inspection dimensionnelle à température ambiante ne peut pas révéler le comportement d'un substrat céramique après des centaines ou des milliers de transitions de température. De même, un court test diélectrique peut ne pas refléter le comportement d'isolation à long terme en cas d'humidité ou de contamination.
Cyclisme thermique
Un chauffage et un refroidissement répétés créent une expansion et une contraction de la céramique, des couches métalliques, des matériaux d'assemblage et de la structure de montage. Si leurs coefficients de dilatation thermique diffèrent, l'assemblage subit des contraintes cycliques. La gravité dépend de la plage de température, de la vitesse de transition, de la géométrie, de l'épaisseur du joint et du nombre de cycles.
Choc thermique
Le choc thermique met davantage l’accent sur un changement rapide de température. Une céramique peut tolérer une large plage de températures tout en se comportant différemment lorsqu'elle est exposée à une transition soudaine, car des gradients de température internes abrupts peuvent générer des contraintes localisées.
Endurance électrique
Les structures à haute tension doivent être évaluées pour la résistance d'isolement, la rigidité diélectrique, les fuites et le comportement après conditionnement environnemental. Les effets de bord et la géométrie de métallisation doivent être inclus dans la configuration de test chaque fois qu'ils ressemblent au produit final.
Manutention mécanique
Les céramiques peuvent être résistantes à la compression, mais relativement sensibles aux contraintes de traction, à la flexion, aux dommages sur les bords et aux défauts de surface. Les procédures d’emballage et de manutention sont donc importantes. Une pièce qui réussit les tests en laboratoire peut toujours échouer lors de l'assemblage si ses bords sont ébréchés ou si des dommages cachés à la surface sont introduits lors de l'usinage.
Exposition environnementale
La température, l'humidité, les gaz corrosifs, le vide, les produits chimiques de nettoyage et les atmosphères de traitement doivent être pris en compte en fonction de l'application finale. Les céramiques nitrurées peuvent bien fonctionner dans des environnements exigeants, mais aucun matériau ne doit se voir attribuer une limite de service universel sans tenir compte de l'atmosphère et du temps d'exposition.
Que faut-il vérifier avant de sélectionner une note ?
La sélection des matériaux devient plus efficace lorsque les exigences techniques sont rédigées sous forme de liste de contrôle structurée. Au lieu de commencer par une céramique préférée et d'essayer d'adapter le système à celle-ci, définissez d'abord les conditions de fonctionnement, puis comparez les qualités appropriées.
| Zone de sélection | Que définir | Pourquoi c'est important |
|---|---|---|
| Exigence thermique | Génération de chaleur, plage de température, élévation de température admissible, chemin thermique et méthode de refroidissement. | Empêche la sélection de la céramique en utilisant uniquement la conductivité. |
| Exigence électrique | Tension, fréquence, résistance d'isolement, rigidité diélectrique, chemin de fuite et conditions de surface. | Garantit que la céramique fonctionne comme un isolant électrique dans la conception réelle. |
| Exigence mécanique | Charge, vibration, force de montage, état des bords, tolérance dimensionnelle et contrainte thermique. | Aide à réduire les fissures et les dommages liés à l'assemblage. |
| Exigence de fabrication | Épaisseur, forme, trous, état de surface, métallisation, méthode d'assemblage et critères d'inspection. | Améliore la fabricabilité et la cohérence entre la conception et la production. |
| Environnement | Humidité, atmosphère, produits chimiques, vide, température de fonctionnement et profil de cycle thermique. | Définit les conditions réelles de service qui influencent la stabilité à long terme. |
Une spécification solide doit également faire la distinction entre les limites garanties et les valeurs typiques. « Typique » décrit ce qui peut généralement être réalisé dans des conditions de test définies ; il n'établit pas automatiquement un critère d'acceptation de la production. Lorsqu'une propriété est critique, la valeur requise, la méthode d'essai, la direction de mesure, la température d'essai et la variation admissible doivent être clairement indiquées.
Le même principe s'applique aux dimensions. Une plaque en céramique peut être thermiquement excellente et électriquement adaptée, mais inutilisable si sa planéité, la position du trou, l'état des bords ou la variation de l'épaisseur entrent en conflit avec le processus d'assemblage. La précision fait donc partie de la performance du matériau lorsque le composant interagit étroitement avec d'autres couches.
Comment la spécification finale peut être structurée
- Environnement d’application et d’exploitation
- Plage de conductivité thermique cible et conditions de mesure
- Exigences d'isolation électrique
- Épaisseur, dimensions, planéité et état de surface requis
- Conditions de chargement mécanique et de cycles thermiques
- Exigences de métallisation ou d’assemblage
- Méthode d’inspection et variation dimensionnelle acceptable
Des spécifications claires améliorent la communication entre les ingénieurs de conception, les ingénieurs en matériaux et les équipes de fabrication. Ils permettent également de comparer plus facilement différentes options de céramiques sur des critères équivalents plutôt que sur des chiffres marketing isolés.
À quoi ressemble une bonne intégration dans la pratique ?
Un composant céramique bien conçu disparaît dans le système de la meilleure façon possible : il transfère la chaleur, maintient l'isolation électrique, reste dimensionnellement stable et survit aux conditions mécaniques et environnementales attendues sans devenir un facteur limitant.
Considérons un ensemble électronique de puissance dans lequel une puce semi-conductrice est montée sur un substrat céramique métallisé. Le concepteur doit penser simultanément à la génération de chaleur au niveau de la puce, à la propagation de la chaleur à travers la céramique, au transfert thermique à travers la couche de jonction, à l'isolation électrique du support métallique et au décalage de dilatation entre la puce, la céramique, le métal et la soudure. Améliorer une couche sans tenir compte des autres pourrait simplement déplacer le goulot d’étranglement.
Un autre exemple pratique est un élément chauffant en céramique utilisé dans le traitement des semi-conducteurs. Ici, la génération de chaleur doit être suffisamment uniforme pour le processus, l'isolation électrique doit rester stable, la céramique doit survivre à des chauffages répétés et la géométrie peut devoir s'adapter aux électrodes, aux caractéristiques de montage et aux températures de surface contrôlées. Le choix des matériaux et l’architecture du chauffage deviennent donc étroitement liés.
L’objectif d’ingénierie n’est pas nécessairement de maximiser une propriété. Il s’agit plutôt d’obtenir la bonne combinaison de caractéristiques thermiques, électriques, mécaniques, dimensionnelles et environnementales pour une application définie.
Pour cette raison, les discussions avec un fabricant de céramique devraient commencer par les conditions de fonctionnement et les exigences relatives aux pièces plutôt que par le seul nom du matériau. Les dessins, l'épaisseur, le cycle de service thermique, la tension, les matériaux d'interface, la métallisation et les tolérances dimensionnelles fournissent le contexte nécessaire pour déterminer si une solution céramique est techniquement appropriée.
Comment les ingénieurs doivent-ils lire une fiche technique ?
Les fiches techniques sont des points de départ utiles, mais elles doivent être lues comme des documents de mesure contrôlés plutôt que comme des descriptions universelles de chaque pièce possible. Recherchez la méthode de test, la forme de l'échantillon, la densité, la température, la direction de mesure et la définition de chaque propriété.
La conductivité thermique est particulièrement sensible à l'état des matériaux. Une valeur élevée mesurée sur une éprouvette dense et polie peut ne pas représenter les performances efficaces d'un assemblage de production avec métallisation, joints, vides ou géométrie locale. Les propriétés électriques peuvent également dépendre de la fréquence de mesure et des conditions environnementales.
Questions typiques derrière une bonne révision de fiche technique
- La propriété inscrite est-elle typique, minimum, maximum ou garantie ?
- Quelle norme de test et quelle direction de mesure ont été utilisées ?
- Le test a-t-il été effectué à température ambiante ou à une température de fonctionnement élevée ?
- La densité indiquée correspond-elle à la qualité de production utilisée pour le composant prévu ?
- Les dimensions sont-elles indiquées avant ou après le processus de finition complet ?
- L’état de surface publié correspond-il au processus d’assemblage ou de métallisation requis ?
Poser ces questions transforme la sélection des matériaux en une comparaison technique au lieu d'une simple comparaison produit-étiquette. Ceci est particulièrement utile lorsque plusieurs familles de céramiques semblent appropriées à première vue.
L'alumine reste un choix pratique pour de nombreuses pièces céramiques électriquement isolantes car elle combine une fabrication établie, un bon comportement diélectrique, une résistance à l'usure et une vaste expérience d'application. Le nitrure d'aluminium devient particulièrement intéressant lorsqu'un transport thermique nettement meilleur est requis alors qu'une isolation électrique reste essentielle. Le choix doit toujours être fait à partir du cahier des charges complet plutôt qu'à partir d'une seule propriété.
Pourquoi ce matériau est-il pertinent pour une électronique plus compacte ?
L'électronique continue de placer davantage de fonctions dans des espaces plus petits. Une densité de puissance plus élevée signifie que le flux de chaleur local peut devenir difficile à gérer même lorsque la taille totale de l'appareil diminue. Dans le même temps, les concepteurs ont de plus en plus besoin d’une isolation électrique, d’un emballage compact, d’une réponse thermique rapide et de performances fiables face à des changements de température répétés.
Une céramique isolante thermiquement conductrice répond simultanément à plusieurs de ces contraintes. Il peut diffuser la chaleur à travers un substrat compact tout en séparant la structure électrique active d'un cadre de montage conducteur. Cette combinaison est précieuse dans les applications où il y a peu de place pour ajouter un dissipateur thermique plus grand ou une interface thermique plus épaisse.
Le rôle futur des céramiques avancées dépendra également de la précision de la fabrication. À mesure que les assemblages électroniques deviennent plus fins et plus intégrés, la planéité, la précision de la métallisation, la qualité de surface et la microstructure contrôlée deviennent de plus en plus importantes. La performance des matériaux et la capacité de fabrication sont donc plus étroitement liées qu’il n’y paraît à partir d’une simple fiche technique d’un matériau.
Intégration supérieure
Les substrats compacts peuvent combiner isolation électrique et propagation de la chaleur sans nécessiter de couches isolantes et thermiques distinctes dans chaque conception.
Meilleur contrôle thermique
Une répartition latérale efficace de la chaleur peut réduire les points chauds concentrés et favoriser une répartition plus stable de la température dans la zone active.
Des packages plus précis
L'épaisseur, la planéité, la métallisation et la finition de surface contrôlées permettent aux pièces en céramique avancées de s'adapter aux assemblages électroniques exigeants.
Flexibilité des applications
La même famille de matériaux peut supporter des substrats, des structures de chauffage, des isolants, des supports et d'autres composants lorsque la qualité et le mode de traitement sont correctement adaptés.
Foire aux questions
Quel est le principal avantage du nitrure d’aluminium en tant que céramique électronique ?
Son principal avantage réside dans la combinaison d’une conductivité thermique relativement élevée et d’une isolation électrique. Cela le rend utile lorsqu'un assemblage électronique doit transférer efficacement la chaleur sans connecter électriquement le circuit actif à la structure métallique de support.
Le nitrure d'aluminium est-il adapté aux applications à haute température ?
Il peut convenir aux environnements de température exigeants, mais la plage de température utilisable dépend de la qualité de la céramique, de l'atmosphère, de l'état de la surface, du cycle thermique et de la conception des composants. Les performances à haute température doivent donc être spécifiées par rapport à l’environnement de fonctionnement réel plutôt qu’à un seul chiffre de température universel.
Comment se compare-t-il à l’alumine ?
Les deux peuvent fournir une isolation électrique et une bonne stabilité chimique. La principale distinction est que les qualités de nitrure d'aluminium appropriées offrent généralement une conductivité thermique nettement meilleure. L'alumine peut rester appropriée lorsque les exigences thermiques sont modérées ou lorsque ses caractéristiques de traitement et mécaniques établies conviennent mieux à l'application.
La céramique peut-elle être métallisée ?
Oui. Différents systèmes de métallisation peuvent être utilisés en fonction des connexions électriques envisagées et de la méthode d'assemblage. Le système métallique sélectionné, la finition de surface, la qualité céramique, le comportement de dilatation thermique et le processus de liaison doivent tous être pris en compte ensemble.
Une valeur de conductivité thermique plus élevée signifie-t-elle toujours un meilleur composant ?
Non. La conductivité thermique n’est qu’un facteur parmi d’autres. L'épaisseur, la planéité, la résistance d'interface, la résistance mécanique, les performances diélectriques, la dilatation thermique, la métallisation, la géométrie et la cohérence de la production peuvent tous déterminer si le composant fini fonctionne bien.
Quelles informations doivent être fournies lors d’une demande de pièce technique en céramique ?
Les informations utiles incluent l'application, la température de fonctionnement, la tension, la charge thermique, les dimensions, l'épaisseur, la finition de surface, la planéité, les exigences en matière de trous ou de caractéristiques, la méthode d'assemblage, les besoins de métallisation, les conditions environnementales et le cycle thermique attendu. Un dessin technique peut faciliter l’évaluation de ces informations.
La même qualité peut-elle être utilisée pour chaque application céramique ?
Pas nécessairement. Une qualité optimisée pour la gestion thermique peut avoir des caractéristiques différentes de celle sélectionnée pour un élément chauffant, un support isolant ou un composant structurel de précision. La qualité appropriée dépend de l’équilibre des exigences thermiques, électriques, mécaniques, dimensionnelles et environnementales.
Pourquoi l’épaisseur et la planéité de la céramique sont-elles si importantes ?
L'épaisseur affecte directement le chemin conducteur, tandis que la planéité influence la qualité du contact et les contraintes mécaniques lors de l'assemblage. Un substrat céramique doté de bonnes propriétés thermiques globales peut néanmoins avoir des performances médiocres lorsqu'une épaisseur excessive ou une mauvaise planéité crée une pénalité d'interface significative.
Quelle est la place du matériau dans une stratégie d’ingénierie fiable ?
Céramique de nitrure d'aluminiumest mieux compris comme un matériau d'ingénierie fonctionnelle qui relie la gestion thermique, l'isolation électrique, le contrôle dimensionnel et la fiabilité mécanique. Sa valeur devient plus claire lorsque la céramique est considérée comme faisant partie de l’architecture thermique et électrique complète plutôt que comme une plaque ou un substrat isolé.
Pour l’électronique de haute puissance, les questions clés sont la rapidité avec laquelle la chaleur peut quitter la région active, l’efficacité avec laquelle la céramique propage cette chaleur, la manière dont l’isolation électrique est maintenue et le comportement du matériau lors de l’assemblage et des opérations répétées. Pour les équipements semi-conducteurs et les structures chauffantes, l’uniformité de la température, la stabilité dimensionnelle, l’assemblage et la compatibilité environnementale peuvent devenir tout aussi importants.
Le processus de sélection le plus fiable commence par les conditions de fonctionnement et se termine par une spécification mesurable du matériau. La conductivité thermique, le coefficient de dilatation, le comportement diélectrique, la résistance, la densité, l'état de surface, les dimensions, la métallisation et l'exposition environnementale doivent être examinés ensemble. La cohérence de la production doit également être prise en compte, car une conception sophistiquée dépend de performances matérielles reproductibles.
Lorsque ces facteurs sont clairement définis, les céramiques nitrurées avancées peuvent constituer une voie pratique vers des assemblages compacts, à gestion thermique et isolés électriquement pour des applications électroniques et industrielles exigeantes.
Besoin d’une discussion sur les matériaux céramiques pour votre application ?
Partagez la température de fonctionnement, la charge thermique, la tension, les dimensions, l'épaisseur, les exigences de surface, la méthode d'assemblage et d'autres conditions critiques. Une spécification d'application claire facilite la discussion sur la qualité des matériaux, l'itinéraire de traitement et la configuration des composants.
Contactez-nousLes exigences techniques sont mieux évaluées à partir de la spécification complète du composant et de l’environnement d’exploitation prévu.
