Quel est le matériau et pourquoi est-il important ?
Le nitrure d'aluminium est une céramique technique non oxydée formée d'aluminium et d'azote. Sa structure cristalline et sa forte liaison atomique lui confèrent une combinaison distinctive de propriétés thermiques, électriques, mécaniques et chimiques. Le matériau est particulièrement précieux lorsqu’un composant doit conduire efficacement la chaleur sans devenir un conducteur électrique.
Dans un chemin thermique conventionnel, les concepteurs considèrent souvent les dissipateurs de chaleur et l’isolation comme des fonctions distinctes. Une plaque métallique peut propager la chaleur rapidement, tandis qu'une couche de polymère ou de céramique d'oxyde assure l'isolation électrique. Chaque interface supplémentaire introduit une résistance thermique, une complexité mécanique ou un autre point de défaillance potentiel. Un composant dense en AlN peut combiner plusieurs fonctions dans une seule couche technique, simplifiant ainsi l'architecture de certains assemblages de puissance et semi-conducteurs.
Le transport thermique basé sur un réseau élevé permet à la chaleur de s'éloigner des points chauds localisés et de se diriger vers un dissipateur thermique ou une interface de refroidissement.
Une résistivité électrique élevée permet aux traces conductrices et aux composants alimentés de rester électriquement isolés des structures de support.
Un faible coefficient de dilatation thermique permet de réduire les contraintes lorsque des composants céramiques sont assemblés à des matériaux semi-conducteurs et métalliques.
L’importance pratique du matériau vient donc de l’interaction de ses propriétés plutôt que d’une seule spécification principale. Pour un dispositif haute puissance, un substrat présentant de fortes performances thermiques mais une mauvaise stabilité dimensionnelle peut créer des problèmes de fiabilité. Une céramique présentant une excellente isolation mais une diffusion thermique insuffisante peut permettre une élévation de la température de jonction d'un composant électronique. La sélection des matériaux doit tenir compte de l’ensemble du système thermique et électrique plutôt que d’un numéro isolé.
Comment la conductivité thermique favorise-t-elle la gestion de la chaleur ?
La conductivité thermique décrit l'efficacité avec laquelle la chaleur se déplace à travers un matériau sous un gradient de température. Dans l'électronique de haute puissance, cette propriété influence directement la rapidité avec laquelle la chaleur peut s'éloigner d'une puce semi-conductrice, d'un dispositif de puissance, d'un laser, d'une LED ou d'un autre composant générateur de chaleur.
L'AlN dense est souvent produit avec une conductivité thermique comprise entre 140 et 230 W/m·K environ, en fonction de la pureté, de la microstructure, des conditions de traitement et de la qualité du produit. Des qualités à conductivité plus élevée peuvent être conçues lorsque l’application nécessite une répartition plus efficace de la chaleur. Les performances réelles doivent toujours être évaluées à l'aide de la valeur indiquée par le fabricant pour la qualité du matériau et la géométrie spécifiées.
Pourquoi la propagation de la chaleur est plus compliquée que la conductivité
Une valeur de conductivité élevée ne garantit pas automatiquement une basse température au niveau du dispositif actif. Le chemin thermique total peut inclure la puce semi-conductrice, la couche de liaison, le substrat céramique, la métallisation, le matériau d'interface thermique, la plaque de base, le dissipateur thermique et le milieu de refroidissement. Chaque interface ajoute de la résistance. Un substrat céramique bien conçu fonctionne donc comme un élément d’un réseau thermique technique.
La géométrie est également importante. Une fine couche de céramique peut réduire la distance de conduction, mais elle doit néanmoins répondre aux exigences d’isolation en tension, de résistance mécanique, de manipulation et d’assemblage. Une pièce plus épaisse peut augmenter l'espacement électrique et la robustesse mécanique tout en ajoutant une résistance thermique. Les ingénieurs doivent équilibrer ces exigences au lieu d’optimiser une variable indépendamment.
| Propriété | Gamme d'ingénierie typique | Pourquoi c'est important | Considération de conception |
|---|---|---|---|
| Conductivité thermique | Env. 140–230 W/m·K | Déplace la chaleur à travers la céramique | Utiliser la valeur testée spécifique au grade |
| Coefficient de dilatation thermique | Env. 4,0–4,7 × 10−6/K | Contrôle le changement dimensionnel avec la température | Comparez avec les couches de matrice, de cuivre, d'aluminium et de jonction |
| Constante diélectrique | Généralement entre 8 et 9 heures | Influence le comportement électrique et RF | Vérifier les conditions de fréquence et de température |
| Densité | Env. 3,26 g/cm³ | Affecte la masse des composants et la conception structurelle | Tenir compte de la porosité et de la densité frittée finale |
| Résistivité électrique | Très élevé pour les qualités isolantes denses | Prend en charge l'isolation électrique | Vérifier les exigences d’isolation dans des conditions réelles |
Les valeurs indiquées sont des plages techniques générales plutôt que des spécifications universelles. Les qualités de production peuvent différer en fonction de la pureté, des additifs, du mode de traitement, de la densité, des dimensions et des conditions de test.
La conductivité thermique peut également changer à mesure que la température augmente. Pour une conception thermique réaliste, les ingénieurs doivent utiliser des données de matériaux dépendant de la température lorsqu'elles sont disponibles, au lieu de supposer qu'une valeur de température ambiante reste constante sur toute la plage de fonctionnement.
Comment l’isolation électrique améliore-t-elle la conception des composants ?
L’électronique de puissance requiert souvent deux fonctions apparemment opposées : le substrat doit évacuer efficacement la chaleur tout en empêchant le courant électrique indésirable de circuler dans les structures voisines. Les métaux offrent une excellente conduction thermique mais sont électriquement conducteurs. De nombreuses céramiques techniques résolvent le problème de l’isolation, mais toutes n’offrent pas une conductivité thermique suffisamment élevée pour les densités de puissance modernes.
La haute résistivité électrique de l'AlN dense permet de monter ou de métalliser des circuits conducteurs sur un corps isolant en céramique. C'est l'une des raisons pour lesquelles les substrats céramiques sont utilisés dans les modules à semi-conducteurs de puissance, les assemblages LED, les boîtiers laser et les structures électroniques spécialisées.
Isolation électrique sans créer de grande barrière thermique
Dans une pile thermique multicouche conventionnelle, l’isolation peut devenir le facteur limitant du transfert de chaleur. Un matériau électriquement isolant à faible conductivité thermique peut protéger électriquement le circuit tout en emprisonnant la chaleur à proximité du dispositif actif. Une céramique thermoconductrice réduit ce compromis en permettant à la chaleur de se déplacer à travers le corps isolant.
Le comportement diélectrique compte également
L'isolation électrique n'est pas définie uniquement par la résistivité. Les concepteurs peuvent également évaluer la constante diélectrique, la perte diélectrique, la résistance au claquage, les fuites de surface, la ligne de fuite et l'effet de la température ou de l'humidité sur le comportement électrique.
Pour les systèmes haute fréquence, les propriétés diélectriques peuvent influencer l'impédance, l'intégrité du signal, la capacité parasite et les pertes RF. Pour les systèmes haute tension, l’épaisseur physique et la conception de la surface deviennent particulièrement importantes. Un matériau peut avoir de fortes propriétés isolantes intrinsèques, tandis que le composant fini nécessite toujours un espacement et une ingénierie de surface minutieux.
L'isolation électrique permet aux conducteurs métallisés et aux dispositifs d'alimentation de fonctionner sur une plate-forme céramique isolante pendant que la chaleur traverse le substrat.
Un comportement diélectrique contrôlé peut garantir des performances électriques stables là où la capacité parasite et la perte diélectrique doivent être gérées.
Pourquoi la compatibilité avec la dilatation thermique est-elle importante ?
Chaque matériau change de dimension lorsque sa température change. Dans un boîtier électronique multicouche, différents matériaux se dilatent à des rythmes différents. Si ces différences sont importantes, des chauffages et refroidissements répétés peuvent générer des contraintes mécaniques au niveau des interfaces.
Le coefficient de dilatation thermique de l'AlN dense est proche de celui du silicium, généralement autour de 4,0 à 4,7 × 10.−6/K pour les notes d'ingénierie typiques. Cette compatibilité relative est particulièrement précieuse dans les emballages de semi-conducteurs, car un décalage de dilatation thermique excessif peut contribuer à un gauchissement, à une contrainte interfaciale, à une fissuration ou à un délaminage pendant le cycle thermique.
Pourquoi le cyclisme thermique mérite une attention particulière
Les systèmes électroniques restent rarement à la même température. Un module d'alimentation peut passer de manière répétée entre le repos, une charge modérée, une charge de pointe et un arrêt. Un boîtier laser peut subir des périodes de démarrage et de refroidissement répétées. Les équipements de production de semi-conducteurs peuvent être exposés à des températures de processus suivies de phases de refroidissement.
Chaque cycle thermique crée une expansion et une contraction. Lorsque les matériaux sont liés ensemble, les interfaces doivent s'adapter à leur mouvement relatif. Une dilatation thermique adaptée n’élimine pas complètement les contraintes, mais elle peut réduire une source importante de désadaptation mécanique.
L'appariement des matériaux doit être évalué comme un système
La céramique ne constitue qu’une seule couche au sein de l’assemblage. Le cuivre, l'aluminium, le silicium, les soudures, les joints brasés, les systèmes de métallisation et les matériaux d'interface thermique peuvent tous contribuer à la contrainte totale. Les ingénieurs devraient donc comparer les coefficients de dilatation de l’empilement complet de matériaux plutôt que d’évaluer la céramique isolément.
- Comparez les valeurs CTE sur l'ensemble de l'assemblage plutôt qu'entre deux matériaux uniquement.
- Évaluez les températures des cycles thermiques, les temps de séjour et le nombre de cycles.
- Tenez compte de l'épaisseur et de la géométrie, car la rigidité affecte la répartition des contraintes.
- Vérifiez les méthodes d’assemblage et de métallisation pour connaître leurs propres limites thermiques.
- Utilisez les conditions d’assemblage réelles pour la validation de la fiabilité mécanique.
Comment le matériau est-il fabriqué et densifié ?
Les performances d’une céramique avancée dépendent fortement de son procédé de fabrication. Une conductivité thermique élevée est difficile à obtenir si le corps final contient une porosité excessive, des phases d'impuretés défavorables ou des défauts microstructuraux qui diffusent des phonons caloporteurs.
Préparation de poudre
La production commence avec de la poudre de nitrure d'aluminium sélectionnée pour sa pureté et ses caractéristiques de particules appropriées. La qualité de la poudre influence le comportement de tassement, la réponse au frittage, le développement des grains et les propriétés électriques et thermiques finales de la céramique.
Formage et usinage vert
Selon la conception du composant, la poudre peut être façonnée par des processus tels que le moulage en bande, le pressage, le moulage par injection ou d'autres méthodes de formage de céramique. Les substrats minces peuvent nécessiter un formage particulièrement contrôlé car la pièce finale doit conserver sa planéité et sa stabilité dimensionnelle après la cuisson.
Frittage et densification
Le nitrure d'aluminium possède une forte liaison covalente, ce qui rend la densification plus exigeante que pour certaines céramiques d'oxyde classiques. Des auxiliaires de frittage peuvent être introduits pour favoriser la densification et contrôler les phases aux limites des grains. La température de traitement, l'atmosphère, la chimie des poudres, le système d'additifs et le programme de cuisson influencent tous la microstructure finale.
- Conditionnement des poudres :La poudre de céramique brute est préparée pour une distribution, une pureté et un comportement de formage constants des particules.
- Mise en forme :La poudre est transformée en un corps cru correspondant à la géométrie requise du composant.
- Frittage contrôlé :Le traitement thermique densifie le corps et développe la structure granulaire requise.
- Finition:Les surfaces peuvent être meulées, polies, rodées, percées, coupées ou autrement traitées selon les exigences de conception.
- Inspection:Les dimensions, la qualité de surface, le comportement électrique, les propriétés thermiques et d'autres caractéristiques définies par le client peuvent être évaluées.
L’usinage après frittage nécessite un outillage approprié à base de diamant ou autre, car les céramiques avancées sont dures et cassantes. L'étape de conception doit donc tenir compte des tolérances réalisables, des rayons des coins, de la géométrie des trous, de l'état de surface et des dommages potentiels aux bords.
Quels facteurs matériels contrôlent la performance finale ?
Deux composants fabriqués à partir du même matériau nominal peuvent fonctionner différemment car l'historique de traitement est différent. La conductivité thermique, la résistance, le comportement diélectrique et la stabilité dimensionnelle sont affectés par la structure des grains, la porosité, les niveaux d'impuretés, la chimie additive et les conditions de frittage.
Effets liés à la pureté et à l'oxygène
L'oxygène est une considération importante dans le traitement de l'AlN, car les défauts et les phases secondaires liés à l'oxygène peuvent affecter le comportement du réseau et le transport thermique. Une teneur excessive en impuretés peut réduire la conductivité thermique, c'est pourquoi les qualités hautes performances nécessitent un contrôle et une densification minutieux de la poudre.
Porosité
Les pores internes interrompent les chemins de transfert de chaleur continus et peuvent réduire la résistance mécanique. Pour les applications thermiques exigeantes, une densité relative élevée constitue donc une caractéristique de qualité importante.
Croissance des grains et limites des grains
La chaleur dans les céramiques cristallines est transportée principalement par les vibrations du réseau. Des défauts, des impuretés, des joints de grains et certaines phases secondaires peuvent disperser ces vibrations. Le contrôle microstructural est donc essentiel au développement de qualités à haute conductivité.
État des surfaces
La finition de surface peut influencer la qualité de l’assemblage, la métallisation, la résistance de contact, la précision dimensionnelle et la cohérence de l’assemblage. Un substrat thermique n’est pas simplement un matériau en vrac ; ses interfaces font partie de l’équation finale des performances.
La conductivité thermique, les propriétés diélectriques, la densité, la résistance et la dilatation thermique déterminent le comportement de la céramique en tant que corps matériel.
La planéité, la rugosité, la métallisation, la qualité de l'assemblage, la zone de contact et la tolérance dimensionnelle déterminent l'efficacité de la céramique à l'intérieur de l'assemblage fini.
Cette distinction est importante lors de l’évaluation des fournisseurs. Une valeur de fiche technique décrit le matériau ou un échantillon de test, mais le composant assemblé peut se comporter différemment car les interfaces et la géométrie influencent le chemin thermique et électrique total.
Quelles formes et géométries sont utilisées en ingénierie ?
Les composants techniques en céramique peuvent être fabriqués dans plusieurs géométries en fonction du chemin thermique, de la disposition électrique, de la méthode d'assemblage et de l'espace d'installation disponible. La forme la plus appropriée est déterminée par l’assemblage plutôt que par les seules propriétés du matériau.
Les plaques plates en céramique constituent une base pour la métallisation, les configurations de circuits, les modules de puissance, les dispositifs à semi-conducteurs et les assemblages de diffusion de chaleur.
Des feuilles minces ou des pièces en forme de disque peuvent prendre en charge des chemins thermiques compacts, des structures de capteurs, des couches d'isolation et des assemblages électroniques spécialisés.
Des trous, fentes, marches, rainures et fonctionnalités de montage personnalisés peuvent être incorporés lorsque la géométrie plate standard est insuffisante.
Sélection de l'épaisseur
L'épaisseur influence la résistance thermique, la rigidité diélectrique, la rigidité, la stabilité dimensionnelle et la manipulation mécanique. Un composant plus fin peut raccourcir la distance de conduction, tandis qu'un composant plus épais peut fournir une plus grande séparation physique ou un meilleur support structurel.
Planéité et tolérances
Les assemblages thermiques et électriques dépendent souvent d'un contact étroit entre plusieurs couches. Une déformation ou une irrégularité excessive peut réduire la zone de contact efficace et augmenter la résistance thermique locale. Les exigences de planéité doivent donc être établies parallèlement à l'état de surface et aux tolérances dimensionnelles.
Trous, fentes et caractéristiques de bord
La géométrie modifie la concentration des contraintes. De petits trous, des coins internes pointus, des nervures étroites et des changements brusques d'épaisseur peuvent créer des concentrations de contraintes locales dans une céramique fragile. Des transitions arrondies et des dimensions de caractéristiques appropriées peuvent améliorer la fabricabilité et réduire les risques mécaniques inutiles.
Pour les composants personnalisés, les meilleurs résultats proviennent généralement de la prise en compte de la fabricabilité dès la première étape de conception. Un dessin qui spécifie uniquement les dimensions globales peut ne pas définir suffisamment d'informations pour une production fiable. La planéité, la rugosité, l'état des bords, les tolérances des trous, les chanfreins, la qualité du matériau et les exigences de test peuvent tous devoir être documentés.
Où est-il utilisé dans l’électronique avancée ?
La combinaison de conductivité thermique, d'isolation électrique, de stabilité chimique et de compatibilité avec la dilatation thermique prend en charge une large gamme d'applications exigeantes. L’exigence courante est la nécessité de contrôler la chaleur sans sacrifier la séparation électrique ou la stabilité dimensionnelle.
1. Modules semi-conducteurs de puissance
Les transistors de puissance, les diodes, les dispositifs à grille isolée et autres composants de commutation génèrent une chaleur localisée importante. Les substrats en céramique peuvent assurer une isolation électrique entre les régions de circuit métallisées et la structure de refroidissement sous-jacente tout en transmettant la chaleur vers le dissipateur thermique.
2. Systèmes d’éclairage LED et haute intensité
Les LED à haut rendement convertissent une partie de leur apport électrique en chaleur. Lorsque la température de jonction augmente de manière excessive, la sortie optique, la fiabilité et la stabilité de fonctionnement peuvent être affectées. Un substrat isolant thermiquement conducteur peut aider à éloigner la chaleur de la région active.
3. Composants de communication laser et optique
Les diodes laser et les émetteurs optiques peuvent être sensibles à la température car la longueur d'onde, la stabilité de sortie et la durée de vie du dispositif peuvent dépendre des conditions thermiques. Les boîtiers et supports en céramique fournissent une plate-forme mécanique et thermique contrôlée autour de ces composants.
4. Équipement de fabrication de semi-conducteurs
Les équipements de traitement des semi-conducteurs combinent fréquemment chaleur, énergie électrique, environnements sous vide, conditions de processus corrosives et exigences dimensionnelles strictes. Les composants à base d'AlN peuvent être utilisés là où la gestion thermique et l'isolation électrique sont toutes deux nécessaires.
5. Systèmes haute fréquence et RF
Les composants micro-ondes et RF peuvent générer de la chaleur tout en nécessitant un comportement diélectrique prévisible. La sélection des matériaux doit tenir compte de la constante diélectrique, des caractéristiques de perte, de la fréquence de fonctionnement, de la température et de la géométrie du circuit plutôt que de la seule conductivité thermique.
6. Chauffage de précision et structures thermiques

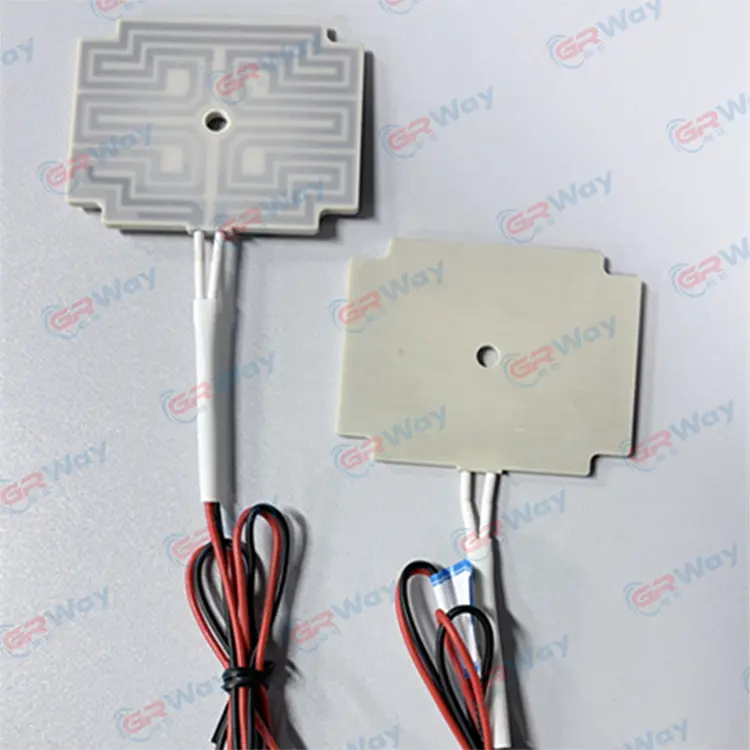

Certains assemblages céramiques avancés utilisent l'AlN comme plate-forme structurelle thermiquement efficace pour les éléments chauffants et les systèmes sensibles à la température. Dans de telles conceptions, la chaleur doit se déplacer dans une direction contrôlée tandis que les composants électriquement actifs restent correctement isolés.
7. Équipement médical et analytique
Les dispositifs analytiques et médicaux peuvent nécessiter des structures thermiques compactes, une isolation électrique, une stabilité dimensionnelle et une résistance aux environnements de fonctionnement exigeants. La qualité céramique spécifique doit être adaptée à la température, à l'exposition aux produits chimiques, à la propreté et aux exigences électriques.
- Systèmes de commutation et de conversion haute puissance
- Packs LED et optoélectroniques
- Packs de diodes laser et de communication optique
- Équipement de traitement des semi-conducteurs
- Assemblages électroniques RF et micro-ondes
- Structures chauffantes en céramique spécialisées
- Équipements électroniques médicaux, analytiques et de précision
Comment se compare-t-il aux autres céramiques techniques ?
Aucun matériau céramique n’est universellement supérieur pour chaque application. Les ingénieurs comparent normalement la conductivité thermique, les caractéristiques diélectriques, la résistance mécanique, le comportement à la rupture, la dilatation thermique, la stabilité chimique, les exigences de traitement et les exigences de l'assemblage fini.
Alumine
L'alumine est largement utilisée car elle offre une combinaison mature d'isolation électrique, de résistance mécanique, de stabilité chimique et de méthodes de traitement établies. Sa conductivité thermique est généralement inférieure à celle des qualités AlN à haute conductivité, ce qui rend l'AlN attrayant lorsque la résistance thermique devient une contrainte de conception plus critique.
Nitrure de Silicium
Le nitrure de silicium est connu pour sa ténacité mécanique élevée, sa forte résistance aux chocs thermiques et sa bonne stabilité à haute température. Il peut être préféré dans les applications où la résistance à la rupture et les performances structurelles sont particulièrement importantes, tandis que l'AlN est souvent choisi lorsqu'il faut combiner isolation électrique et conductivité thermique élevée.
Oxyde de béryllium
L'oxyde de béryllium offre également une conductivité thermique élevée avec une isolation électrique, mais son utilisation nécessite des contrôles stricts car la poussière contenant du béryllium est dangereuse pendant le traitement. Les exigences d’application et les conditions de sécurité de fabrication doivent donc être soigneusement prises en compte.
Solutions basées sur l'AlN
L'AlN est particulièrement utile lorsque les concepteurs ont besoin d'un équilibre solide entre conduction thermique, isolation électrique, faible dilatation thermique et stabilité chimique dans une structure céramique compacte.
La comparaison la plus utile est donc spécifique à l’application. Si l’exigence principale est l’isolation électrique sous des charges thermiques modérées, plusieurs céramiques peuvent convenir. Lorsque la densité thermique augmente et que la résistance thermique devient un problème de conception majeur, la conductivité thermique peut recevoir un poids beaucoup plus important. Lorsqu’une liaison directe au silicium est impliquée, la relation de dilatation thermique devient un autre facteur clé.
Comment les ingénieurs doivent-ils spécifier le matériau ?
Une spécification céramique utile doit décrire toutes les exigences de performance plutôt que de simplement nommer le matériau. Cela contribue à réduire l’ambiguïté pendant la production et rend les comparaisons de fournisseur à fournisseur plus significatives.
Commencez par l’exigence thermique
Définissez la puissance maximale de l'appareil, la génération de chaleur attendue, la température autorisée, le chemin thermique, les matériaux d'interface et la configuration de refroidissement. Un degré de conductivité élevé peut ne pas résoudre un problème thermique si la résistance dominante est située à une autre interface.
Définir le besoin électrique
La tension, la fréquence, la distance d'isolement, la rigidité diélectrique, les exigences en matière de fuite et les conditions environnementales doivent être indiquées. Pour les applications RF, la constante diélectrique et la perte diélectrique à la fréquence prévue doivent également être prises en compte.
Définir les exigences mécaniques et dimensionnelles
Spécifiez l'épaisseur, la longueur, la largeur, la planéité, le parallélisme, la géométrie des trous, les caractéristiques des bords, la rugosité de la surface et les tolérances dimensionnelles. Ces facteurs peuvent influencer à la fois la fiabilité de l’assemblage et le contact thermique.
Définir les exigences de traitement et de surface
Si le composant doit être métallisé, brasé, collé, brasé ou intégré dans un assemblage multicouche, ces processus en aval doivent être communiqués avant que la qualité céramique ne soit finalisée. L’état de surface et la compatibilité de la métallisation peuvent être aussi importants que les propriétés du matériau en vrac.
| Catégorie de spécification | Éléments clés à définir | Question d'ingénierie typique |
|---|---|---|
| Matériel | Grade, pureté, densité, système d'additifs | Quelle qualité de matériau répond aux conditions thermiques et électriques prévues ? |
| Thermique | Conductivité, température de fonctionnement, cyclage thermique | Où se trouve la principale résistance thermique dans l’assemblage complet ? |
| Électrique | Résistivité, constante diélectrique, perte diélectrique, exigences de claquage | Quelle performance d’isolation est nécessaire à la tension et à la fréquence réelles ? |
| Géométrie | Longueur, largeur, épaisseur, trous, fentes, rayons | La forme peut-elle être produite de manière cohérente sans introduire de concentrations de contraintes évitables ? |
| Surface | Rugosité, planéité, compatibilité métallisation | Comment la céramique s’interfacera-t-elle avec la couche suivante ? |
| Qualité | Points de contrôle, méthode de test, tolérances, documentation | Quelles caractéristiques nécessitent une vérification au niveau de la production ? |
Il est également important de faire la distinction entre les propriétés des matériaux et les spécifications des composants finis. La conductivité thermique peut être rapportée à partir d'un échantillon d'essai, tandis qu'une pièce de production a ses propres dimensions, état de surface et historique de fabrication. Une spécification technique solide relie la propriété du laboratoire au composant réel utilisé dans l’appareil.
Que faut-il confirmer avant la production ?
- Qualité céramique finale et conductivité thermique cible
- Exigences en matière d'isolation électrique et diélectrique
- Dimensions finies et classe de tolérance
- Exigences en matière de finition de surface, de planéité et de bord
- Conditions de métallisation, d’assemblage, de brasage ou de liaison
- Conditions de température de fonctionnement et de cycle thermique
- Méthodes d’inspection et critères d’acceptation
Des spécifications claires permettent au fabricant de céramique et à l’équipe de conception de discuter du même objectif d’ingénierie. Ils permettent également d'identifier plus facilement si un problème provient de la sélection des matériaux, de la géométrie, du traitement, de l'assemblage ou de la conception thermique au niveau du système.
Pour les applications nécessitant un transport thermique contrôlé et une isolation électrique,Céramique de nitrure d'aluminiumpeut fournir une combinaison pratique de propriétés difficiles à reproduire avec un matériau conventionnel à fonction unique.
Quels principes de conception aident à maximiser les performances ?
Une bonne conception céramique commence par l’architecture thermique et électrique plutôt que par le nom du matériau. Les résultats les plus fiables proviennent de la compréhension de la manière dont la chaleur, le courant, la charge mécanique et les changements de température interagissent à l’intérieur de l’assemblage.
Gardez le chemin thermique direct
Réduisez les couches inutiles entre la source de chaleur et le dissipateur thermique. Chaque interface matérielle supplémentaire peut ajouter une résistance de contact, une variabilité de liaison ou une impédance thermique. L’épaisseur de la céramique doit être choisie en fonction des exigences d’isolation et mécaniques tout en gardant un chemin thermique efficace.
Évitez les contraintes géométriques inutiles
Les céramiques sont résistantes à la compression mais relativement sensibles aux contraintes de traction et aux transitions géométriques soudaines. Les coins arrondis, le placement judicieux des trous, l'épaisseur de paroi appropriée et les charges de montage contrôlées peuvent améliorer la fiabilité des composants.
Concevoir l'interface, pas seulement le substrat
Les performances thermiques dépendent fortement de la qualité du contact. Une céramique à haute conductivité peut être affaiblie par une mauvaise adhérence, des vides, des surfaces inégales, une pression inadéquate ou une couche d'interface à faible conductivité. La planéité de la surface et les conditions d'assemblage doivent donc être traitées comme faisant partie de la conception thermique.
Planifier le cyclisme thermique
Un composant qui survit à un seul événement de haute température peut toujours tomber en panne après des cycles répétés. Les tests de fiabilité doivent refléter la plage de température réelle, la vitesse de chauffage, la vitesse de refroidissement, le temps de séjour et les contraintes mécaniques attendues en fonctionnement.
Foire aux questions
A quoi sert le nitrure d'aluminium ?
Le nitrure d'aluminium est utilisé là où les ingénieurs ont besoin d'une isolation électrique ainsi que d'un transfert de chaleur efficace. Les applications courantes incluent les substrats semi-conducteurs de puissance, les boîtiers LED, les boîtiers laser et optoélectroniques, les composants d'équipements semi-conducteurs, les assemblages RF et les structures thermiques spécialisées.
Pourquoi le nitrure d'aluminium convient-il à l'électronique de puissance ?
L'électronique de puissance génère de la chaleur concentrée tout en nécessitant une isolation électrique. Le nitrure d'aluminium peut fournir une plate-forme isolante thermiquement conductrice, aidant la chaleur à se déplacer des dispositifs actifs vers les structures de refroidissement sans utiliser de substrat électriquement conducteur.
Comment la dilatation thermique du nitrure d’aluminium se compare-t-elle à celle du silicium ?
Son coefficient de dilatation thermique est relativement proche de celui du silicium. Cette compatibilité peut réduire le décalage de dilatation thermique dans les boîtiers de semi-conducteurs par rapport aux combinaisons de matériaux qui se dilatent à des rythmes très différents.
Le nitrure d'aluminium est-il électriquement conducteur ?
Le nitrure d'aluminium dense est un isolant électrique à haute résistivité électrique. C'est l'un de ses principaux avantages dans les substrats électroniques où la chaleur doit se déplacer efficacement tandis que les circuits conducteurs restent électriquement isolés de la structure de support.
Quelle conductivité thermique une qualité de nitrure d’aluminium peut-elle atteindre ?
Les qualités denses typiques peuvent se situer dans une plage approximative de 140 à 230 W/m·K, tandis que les qualités commerciales spécifiques peuvent différer. La conductivité thermique dépend de la pureté, de la microstructure, de la densité, des additifs, des conditions de traitement et de la méthode de test. Les spécifications spécifiques à la qualité doivent donc être utilisées pour les calculs de conception.
Qu'est-ce qui peut réduire la conductivité thermique du nitrure d'aluminium ?
La porosité, les défauts liés aux impuretés, les phases secondaires inappropriées et la diffusion microstructurelle peuvent réduire le transport thermique. La qualité de la poudre, le contrôle de l’oxygène, les conditions de frittage et la densification sont donc des facteurs de production importants.
Le matériau peut-il être usiné dans des formes personnalisées ?
Oui. Les composants en céramique dense peuvent être transformés en plaques, trous, fentes, marches et autres géométries personnalisés à l'aide de méthodes d'usinage spécialisées appropriées. Le matériau étant dur et cassant, les exigences de géométrie et de tolérance doivent être prises en compte ainsi que la capacité d'usinage.
Que faut-il spécifier pour un composant en céramique personnalisé ?
Une spécification complète comprend normalement la qualité du matériau, la conductivité thermique, les exigences électriques, les dimensions, les tolérances, la planéité, l'état de surface, les trous ou autres caractéristiques, la température de fonctionnement, les conditions de cycle thermique, les exigences de métallisation ou d'assemblage et les critères d'inspection.
La conductivité thermique est-elle la seule propriété qui compte ?
Non. La conductivité thermique doit être prise en compte ainsi que l'isolation électrique, les caractéristiques diélectriques, la dilatation thermique, la résistance mécanique, le comportement à la rupture, la résistance chimique, la tolérance dimensionnelle, l'état de surface et la compatibilité avec les processus d'assemblage en aval.
Points clés à retenir en matière d'ingénierie
La sélection avancée de céramiques devient plus importante à mesure que la densité de puissance, la température de fonctionnement et la complexité de l'emballage augmentent. Le défi technique central ne consiste souvent pas simplement à éliminer la chaleur, mais à éliminer la chaleur tout en maintenant l’isolation électrique et en contrôlant les contraintes mécaniques.
- Une conductivité thermique élevée peut raccourcir le chemin thermique entre un dispositif actif et une structure de refroidissement.
- Une résistivité électrique élevée prend en charge les structures électriques et électroniques isolées.
- Un CTE proche du silicium peut aider à gérer les disparités thermomécaniques dans les assemblages semi-conducteurs.
- La pureté, la densité, les additifs et la microstructure affectent fortement les performances finales du matériau.
- L'état de surface, la planéité, la géométrie et les méthodes d'assemblage peuvent déterminer les performances réelles de l'assemblage.
- Les tests spécifiques à l'application sont essentiels lorsque les conditions de fonctionnement impliquent des températures élevées, des cycles thermiques rapides, une haute tension ou des environnements chimiques exigeants.
Pour les ingénieurs qui conçoivent des substrats thermiques, des pièces d'équipements semi-conducteurs, des boîtiers électroniques ou des structures céramiques de précision,Céramique de nitrure d'aluminiummérite d’être évalué lorsque la conductivité thermique et l’isolation électrique doivent fonctionner ensemble dans un même composant.
La sélection des matériaux doit toujours être finalisée en fonction des conditions de fonctionnement réelles, de la configuration de l'assemblage et des données techniques spécifiques à la qualité.
Discutez de vos exigences en matière de composants en céramique
VOIE VERTE®prend en charge les applications céramiques avancées impliquant la gestion thermique, l’isolation électrique, les structures chauffantes et les composants électroniques de précision. Partagez votre dessin, vos dimensions, vos exigences en matière de matériaux, vos conditions de fonctionnement et vos objectifs d'application pour démarrer une discussion technique adaptée au composant.
Contactez-nous
