Comment les plaques chauffantes en céramique peuvent-elles fournir un chauffage rapide, stable et à haute température ?
Plaques chauffantes en céramiqueil faut faire plus que simplement atteindre une température cible. Dans de nombreuses conceptions d'équipements, la surface chauffante doit réagir rapidement, distribuer la chaleur de manière prévisible, maintenir l'isolation électrique et s'adapter à un espace d'installation restreint. C'est pourquoi les structures chauffantes à base de céramique sont largement envisagées lorsque les concepteurs ont besoin d'une chaleur contrôlée à partir d'un composant mince et rigide.
Ce guide explique comment fonctionnent les radiateurs à base de céramique, ce qui influence leur comportement thermique, comment les éléments de résistance sont intégrés dans les substrats en céramique et comment les ingénieurs peuvent évaluer les dimensions, la densité en watts, l'isolation, la détection de température, le montage et les conditions de fonctionnement. Il compare également les approches de conception courantes et présente des critères de sélection pratiques pour les équipements de laboratoire, les appareils ménagers, les ensembles de chauffage industriels et autres systèmes thermiques compacts.
Table des matières
- Qu’est-ce qui rend cette structure de chauffage différente ?
- Comment la structure de chauffage contrôle-t-elle le transfert de chaleur ?
- Quels matériaux et détails de construction sont importants ?
- Où ces plaques chauffantes sont-elles couramment utilisées ?
- Comment les ingénieurs doivent-ils spécifier la bonne configuration ?
- Comment l’intégration peut-elle améliorer la fiabilité ?
- Quelles questions doivent être vérifiées avant l’intégration ?
Qu’est-ce qui rend cette structure de chauffage différente ?
Une structure chauffante en céramique combine un élément chauffant électriquement résistif avec un corps isolant thermiquement stable. Au lieu de traiter le fil chauffant, l’isolation et le support comme des pièces distinctes, la conception permet de placer le chemin de chauffage actif à proximité de la surface céramique. Cet agencement crée une source thermique compacte qui peut être installée là où un radiateur tubulaire conventionnel serait difficile à installer.
Le corps en céramique modifie également la façon dont la chaleur se déplace à travers l'assemblage. Le substrat assure une isolation électrique tout en transférant la chaleur vers la surface de travail. Selon la géométrie, la méthode de montage et le matériau, la chaleur peut être dirigée sur une large face ou concentrée dans une zone définie.
Une réponse rapide ne dépend pas seulement de la puissance
Un apport électrique élevé ne produit pas automatiquement un chauffage utile. Le temps de réponse dépend de l'épaisseur de la céramique, de la géométrie du chemin de chauffage, de la masse thermique, de la zone de contact, de la pression de montage, de la dissipation thermique et du matériau recevant la chaleur. Une plaque bien conçue équilibre ces facteurs afin que la surface atteigne un état de fonctionnement utile sans créer de points chauds locaux excessifs.
- La construction mince peut prendre en charge des configurations d'équipement compactes.
- L'isolation électrique aide à séparer la source de chaleur des structures de montage conductrices.
- Des chemins de chauffage définis peuvent améliorer la répartition de la température dans la zone active.
- La géométrie en céramique rigide permet un positionnement reproductible lors de l'assemblage de l'équipement.
Comment la structure de chauffage contrôle-t-elle le transfert de chaleur ?
Pour tout appareil de chauffage, le résultat utile n’est pas simplement la température de l’élément. Ce qui compte, c'est l'efficacité avec laquelle l'énergie thermique se déplace du chemin résistif vers l'objet cible, la surface, le liquide, le flux d'air ou la chambre de traitement. Les assemblages céramiques sont donc mieux évalués en tant que système thermique complet.
Chemin de chauffage
Le modèle de résistance détermine où la chaleur est générée. Une disposition équilibrée peut réduire les zones chaudes concentrées et permettre un chauffage de surface plus uniforme.
Substrat céramique
Le substrat assure une isolation et une voie thermique. Son épaisseur et ses caractéristiques matérielles influencent la propagation de la chaleur et la réponse thermique.
Interface thermique
Le contact de montage, la pression de serrage, les entrefers et la conductivité thermique de l'assemblage cible peuvent fortement modifier les performances de fonctionnement réelles.
L'uniformité de la température est un problème de système
L'uniformité de la température doit être vérifiée au niveau de la surface de travail et non supposée à partir du seul modèle de résistance. Une plaque installée contre un dissipateur thermique métallique peut se comporter très différemment de la même plaque fonctionnant à l'air libre. Le contact thermique, le flux d'air, la conception du boîtier, l'isolation et les composants à proximité affectent tous la carte de température finale.
Note d'ingénierie :Lorsqu'un processus nécessite un contrôle étroit de la température, spécifiez la position du capteur avec le chauffage. Un capteur placé près de la zone la plus chaude peut signaler une valeur très différente de celui situé à l'interface réelle du processus.
Quels matériaux et détails de construction sont importants ?
La construction dePlaques chauffantes en céramiquedétermine une grande partie de son comportement pendant l'échauffement, le fonctionnement régulier, les cycles répétés et l'entretien de l'équipement. Les concepteurs doivent regarder au-delà de la forme extérieure et examiner la relation entre le substrat céramique, le matériau de résistance, les bornes électriques et les caractéristiques de montage.
Élément de résistance et corps en céramique
Différents ensembles chauffants utilisent différentes approches pour intégrer le chemin résistif. Un élément imprimé ou intégré peut créer une fine structure chauffante, tandis que d'autres conceptions utilisent un chemin de résistance formé soutenu à l'intérieur ou contre un corps en céramique. Le choix affecte la réponse thermique, la fabricabilité, l'isolation, la résistance mécanique et la plage de fonctionnement préférée.
Géométrie et installation
La forme est importante car un radiateur est rarement installé de manière isolée. Des géométries rondes, rectangulaires, à bandes étroites et spécifiques à l'application peuvent être sélectionnées en fonction de l'enveloppe de montage disponible. La position du connecteur, l'espacement des bornes, le dégagement des bords, la méthode de fixation et la distance entre l'appareil de chauffage et les matériaux environnants doivent tous être définis avant l'intégration finale.
| Article de conception | Pourquoi c'est important | Que préciser |
|---|---|---|
| Tension nominale | Définit la condition de fonctionnement électrique et affecte la consommation de courant. | Tension nominale, tolérance et type d'alimentation |
| Puissance nominale | Définit l'apport de chauffage disponible et influence le comportement de préchauffage. | Puissance cible et plage de fonctionnement acceptable |
| Zone active | Détermine où l'énergie thermique est concentrée. | Longueur, largeur, forme et disposition des zones de chauffage |
| Détection de température | Prend en charge le contrôle en boucle fermée et aide à gérer le dépassement thermique. | Type de capteur, emplacement, méthode de fixation et logique de contrôle |
| Interface de montage | Modifie le transfert de chaleur, la stabilité mécanique et l'accès au service. | Matériau de contact, méthode de fixation, dégagement et orientation |
Où ces plaques chauffantes sont-elles couramment utilisées ?
La structure compacte des radiateurs en céramique les rend adaptés aux équipements où l'espace est limité mais où une source stable à haute température est toujours nécessaire. L'application correcte dépend de la charge thermique, de l'environnement, de la méthode de contrôle et de la température de surface requise.
- Instruments de laboratoire :Les petites zones de chauffage peuvent prendre en charge un chauffage contrôlé dans les équipements analytiques et expérimentaux.
- Appareils de coiffure :Les surfaces chauffantes plates en céramique peuvent fournir une chaleur rapide et répartie sur une surface de travail.
- Équipement de nettoyage par ultrasons :Les plaques chauffantes peuvent être intégrées à des systèmes nécessitant une source de chaleur compacte autour d'une cuve de traitement.

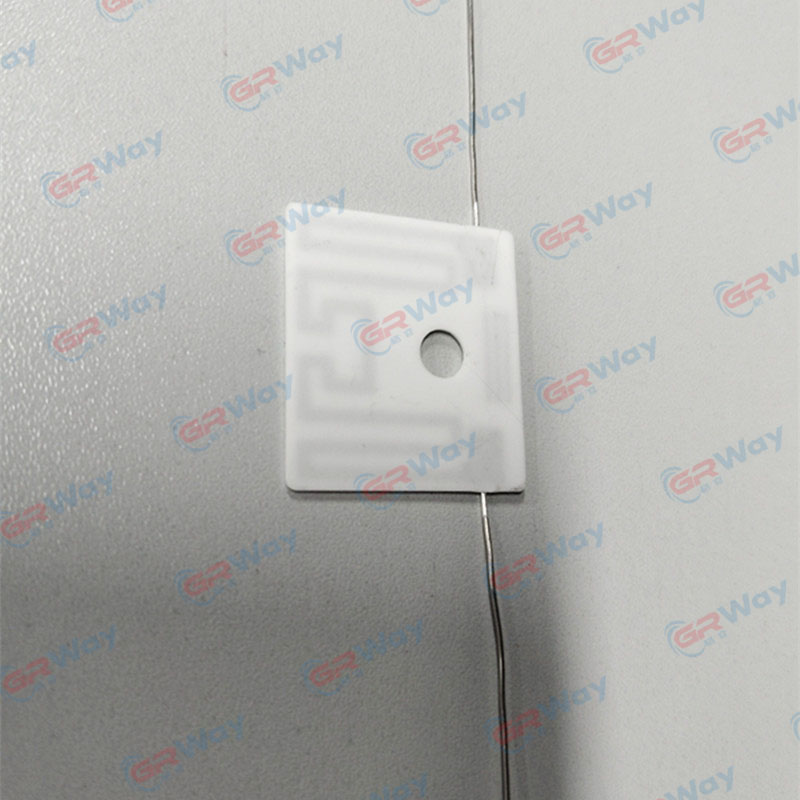

- Ensembles de protection thermique :Le chauffage localisé peut être utilisé lorsqu’un composant nécessite un conditionnement à température contrôlée.
- Équipements de processus industriels :Des structures en céramique compactes peuvent être envisagées pour les luminaires, les outillages, les enceintes et les modules de chauffage spécialisés.
Les conditions d’application doivent toujours être considérées comme un ensemble. Un appareil de chauffage qui fonctionne bien dans l'air sec du laboratoire peut nécessiter différentes dispositions d'isolation, d'étanchéité, de détection ou de montage dans un environnement humide, poussiéreux, chimiquement actif ou sujet aux vibrations.
Comment les ingénieurs doivent-ils spécifier la bonne configuration ?
ChoisirPlaques chauffantes en céramiquela forme seule conduit souvent à une mauvaise intégration thermique. Une spécification plus utile commence par les exigences du processus et remonte vers la géométrie du réchauffeur.
- Définissez le résultat thermique cible.Enregistrez la plage de température requise, les attentes en matière d'échauffement, la zone chauffée et si le processus nécessite un chauffage uniforme ou localisé.
- Définir l'enveloppe électrique.Confirmez la tension nominale, la puissance disponible, la méthode de contrôle, le rapport cyclique et le courant acceptable.
- Cartographiez le chemin thermique.Identifiez ce que le radiateur touche, ce qui doit rester frais, où la chaleur peut s'échapper et où une isolation est requise.
- Déterminer les limites mécaniques.Spécifiez l'encombrement disponible, l'épaisseur, l'emplacement des bornes, les trous ou clips de montage et l'espacement par rapport aux composants voisins.
- Prévoyez un contrôle de la température.Décidez si l'application nécessite un thermocouple, un capteur à résistance, un thermostat, un contrôleur ou une autre méthode de rétroaction.
Il est également utile de faire la distinction entre la capacité maximale du chauffage et les conditions normales de travail. Le fonctionnement de longue durée doit être évalué dans les conditions réelles d'installation, car le dissipateur thermique et la conception du boîtier peuvent modifier la température de la céramique, des bornes, du câblage et de la structure environnante.
Pour les équipements destinés à faire des cycles répétés, faites attention à la dilatation et à la contraction thermique. Le radiateur, le luminaire, l'adhésif, le câblage et les matériaux adjacents peuvent se dilater à des rythmes différents. Les contraintes mécaniques peuvent s'accumuler lorsque ces pièces sont contraintes de manière rigide. Une conception pratique laisse suffisamment d’espace pour que l’assemblage tolère un mouvement thermique normal sans endommager les connexions électriques.
Comment l’intégration peut-elle améliorer la fiabilité ?
Contrôler le chemin thermique
Placez l’isolant là où la perte de chaleur n’est pas utile et fournissez un chemin thermique clair vers la zone de travail. Évitez de créer des ponts thermiques accidentels qui transfèrent une chaleur inutile vers les câbles, les boîtiers en plastique, les capteurs ou les appareils électroniques à proximité.
Protéger l'interface électrique
La conception du terminal doit correspondre à l’environnement d’exploitation. Le câblage, les connecteurs, les manchons isolants et le serre-câble nécessitent des caractéristiques de température et électriques appropriées. Le mouvement mécanique ne doit pas exercer de contraintes répétées sur la connexion céramique-borne.
Valider l'assemblage réel
Les tests au banc d’un appareil de chauffage nu ne suffisent pas. La vérification finale doit utiliser le luminaire, la charge thermique, le système de contrôle, le débit d'air et l'enceinte prévus. Mesurez à la fois la surface du processus et les composants à proximité afin d'identifier les points chauds cachés avant un fonctionnement continu.
Quelles questions doivent être vérifiées avant l’intégration ?
Quel est le principal avantage d’un radiateur en céramique par rapport à un radiateur métallique conventionnel ?
Une construction en céramique peut combiner une isolation électrique, une géométrie compacte et une surface chauffante définie en un seul assemblage. Cela peut être utile lorsque l'espace est limité et lorsque le chauffage doit être placé à proximité du processus cible.
La zone de chauffage peut-elle être personnalisée ?
De nombreuses conceptions de radiateurs en céramique peuvent être développées autour de dimensions, de modèles de résistance, de dispositions de bornes et de conditions de montage spécifiques à l'application. Les limites pratiques dépendent du matériau céramique, de la méthode de fabrication, de la cible électrique et de la résistance mécanique requise.
Une puissance plus élevée signifie-t-elle toujours un chauffage plus rapide ?
Non. L'échauffement est influencé par la densité en watts, la masse thermique, la perte de chaleur, le contact de montage et l'objet à chauffer. En pratique, un chemin de chauffage soigneusement réparti peut être plus performant qu’une conception à puissance plus élevée avec un couplage thermique médiocre.
Où placer le capteur de température ?
Le meilleur emplacement dépend de l’objectif du contrôle. Pour le contrôle des processus, le capteur est normalement positionné de manière à représenter la température importante pour l'application plutôt que simplement le point le plus chaud du réchauffeur.
Quelles informations doivent être fournies lors d’une demande de conception de radiateur en céramique personnalisée ?
Les informations utiles incluent les dimensions, la tension, la puissance cible, la température de fonctionnement, la zone chauffée, le cycle de service, la méthode de montage, l'emplacement des bornes, les exigences du capteur, l'environnement d'installation et toute restriction concernant les matériaux environnants.
